ZP-19D

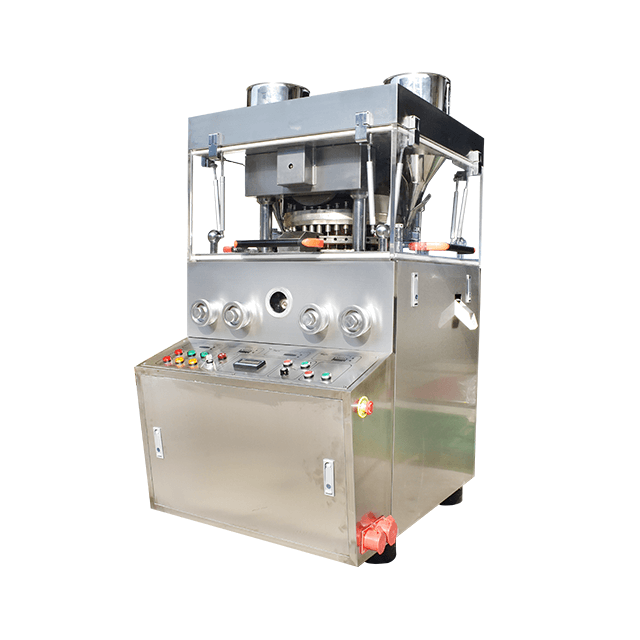

Presse à comprimés rotative
ZP420-19D
Cette machine est une machine à comprimés rotative et continue automatique à double pression, qui comprime les matières premières granulaires en comprimés ronds, en lettrage et en comprimés bicolores de forme spéciale.Il est principalement utilisé pour la production de comprimés dans l’industrie pharmaceutique et convient également aux entreprises chimiques, alimentaires, électroniques et autres entreprises industrielles.
Caractéristique principale
1. Le couvercle extérieur est entièrement fermé en acier inoxydable et la table intérieure est en acier inoxydable, ce qui peut conserver le brillant de la surface et empêcher la contamination croisée, et répondre aux exigences des BPF.
2. Équipé d'une fenêtre en perspective en plexiglas, l'état de la tablette peut être vu et les panneaux latéraux peuvent être entièrement ouverts, ce qui facilite le nettoyage et l'entretien internes.
3. Toutes les commandes et éléments de commande sont bien disposés.
4. Le dispositif de régulation de vitesse de conversion de fréquence est utilisé pour la régulation électrique de la vitesse, qui est facile à utiliser, stable en rotation, sûr et précis.
5. Équipé d'un dispositif de protection contre les surcharges, il peut s'arrêter automatiquement lorsque la pression est surchargée.
6. Implémentez la mécatronique à l'aide des touches tactiles et de l'affichage à l'écran.
7. Soyez le premier à essayer le dispositif de lubrification semi-automatique et le dispositif anti-poussière en plexiglas situé sur le dessus du plateau tournant.
8. Le système de transmission est scellé dans le réservoir d'huile sous le moteur principal, qui est un composant indépendant
qui est séparé en toute sécurité, et il n'y aura pas de pollution mutuelle, et la pièce de transmission est trempée dans le pool d'huile, ce qui permet de dissiper facilement la chaleur et l'usure.
9. Équipé d'un dispositif d'aspiration de poudre, qui peut absorber la poussière dans la salle de pressage.
10. Les pièces d'usure telles que le rail supérieur, l'alimentateur, la trémie, la vis sans fin de transmission, le dispositif de mesure de poudre, etc. ont une structure commune avec les produits ZP33, ce qui favorise la standardisation, la généralisation et la sérialisation.
Les principaux paramètres techniques
Modèle | ZP420-19D |
Numéro de pointage | 19 |
Max.Pression （Kn） | 120 |
Max.Diamètre de presse (mm) | 40 |
Max.profondeur de remplissage (mm) | 30 |
Épaisseur maximale du comprimé (mm) | 15 |
Vitesse du plateau tournant (R/M) | 0-20 |
Capacité de production (comprimés/heure) | Une couleur 45000deux couleurs22500 |
Puissance du moteur (kW) | 5.5 |
Dimensions (mm) | 1250×980×1650 |
Poids total (kg) | 1850 |
Liste principale de configuration électrique
Nom | Modèle | fabricant |
moteur | 5,5°C/6°C | Shanghai Henglie |
Onduleur | Réf. 132F0028 | Danfoss, Danemark |
contacteur | 3TB40-22-0X | Siemens |
relais | MY4N-J24VDC | Omron |
relais thermique | JR36B-20 | Shanghai Huatong |
Ballast magnétique pour lampe fluorescente | BPL9W220VB2SC | Philips |
Petit disjoncteur triphasé | D247-63 | Shanghai Huatong |
Interrupteur d'arrêt d'urgence | AR22V2R-11R | Fuji, Japon |
interrupteur à clé | AR22JR-3A11A | Fuji, Japon |
voyant | DR22E3L-E4G | Fuji, Japon |
Fin de course | LX19-001 | Shanghai Huatong |
ventilateur d'extraction | FK3321.100 | Shanghai Leipu électrique |
bouton de commande | LAY7 | Shanghai Huatong |
comptoir | Exemple de correspondance avec la machine 40:1×19 | Usine de compteur de révolution de volant de Shanghai |
sondeur | AD16-22SM/R | Deuxième usine électrique industrielle de Shanghai |
Bornier | TD1530/cuivre -10 | Shanghai Xintong |
Liste des matériaux des machines
Nom | Matériel | Traitement thermique des surfaces dureté |
plaque tournante | 1QT500-7Fabrication de fonte (la configuration standard) 245 # chromé dur acier (facultatif) Plaque en acier inoxydable 3SS304 (en option) | Non |
Matériaux de l'arbre central et de l'arbre d'entraînement | GB/T3077-1999 Carbone 40CrMedium spécifié acier de construction allié | Non |
engrenage à vis sans fin d'entraînement principal | GB/T1176-1987 bronze ZQSn10-1Tin spécifié | La dureté du traitement thermique de Surface est de HRC45-48 |
Engrenage à vis sans fin | GB/T3077-1999Carbon moyen 40Cr spécifié structure en alliage | La dureté du traitement thermique de Surface est de HRC45-48 |
Roue de pression | GB/T1222-1984 spécifié GCr15Haute teneur en carbone acier à roulement chromé | La dureté du traitement thermique de l'extérieur la surface du rouleau presseur est HRC60-62 |
guide ferroviaire | USDGB/T1222-1984 Spécifié GCr15Haute teneur en carbone acier à roulement chromé | Le traitement thermique de surface la dureté du rail de guidage en acier en contact avec le poinçon est : HRC58-62 |
Mangeoire | Bronze étain ZQSn6-6-3, Chromage | Non |
Milieu de bureau plaque | pas inférieur à GB9439-1998 HT200cast spécifié fer | Non |
matériau principal | pas inférieur à GB9439-1998 Spécifié HT200 Cast fabrication de fer | Non |
trémie | Acier inoxydable (OCr18Ni9) | Non |
boîtier de panneau | Acier inoxydable (OCr18Ni9) | Non |
Couvercle du cadre du rouleau de pression supérieur | Acier inoxydable (OCr18Ni9) | Non |
