La réduction de la taille des particules détermine l’efficacité, la stabilité et la capacité de traitement en aval du médicament. Le fraisage n’est jamais une simple étape mécanique. Cela modifie directement le fonctionnement des ingrédients actifs dans le corps humain. Un équipement de broyage inapproprié entraîne une large distribution granulométrique (PSD). Il provoque une dégradation thermique des ingrédients pharmaceutiques actifs (API) sensibles. Une mauvaise fluidité des excipients s’ensuit souvent, entraînant finalement le rejet des lots ou l’échec des profils de dissolution.

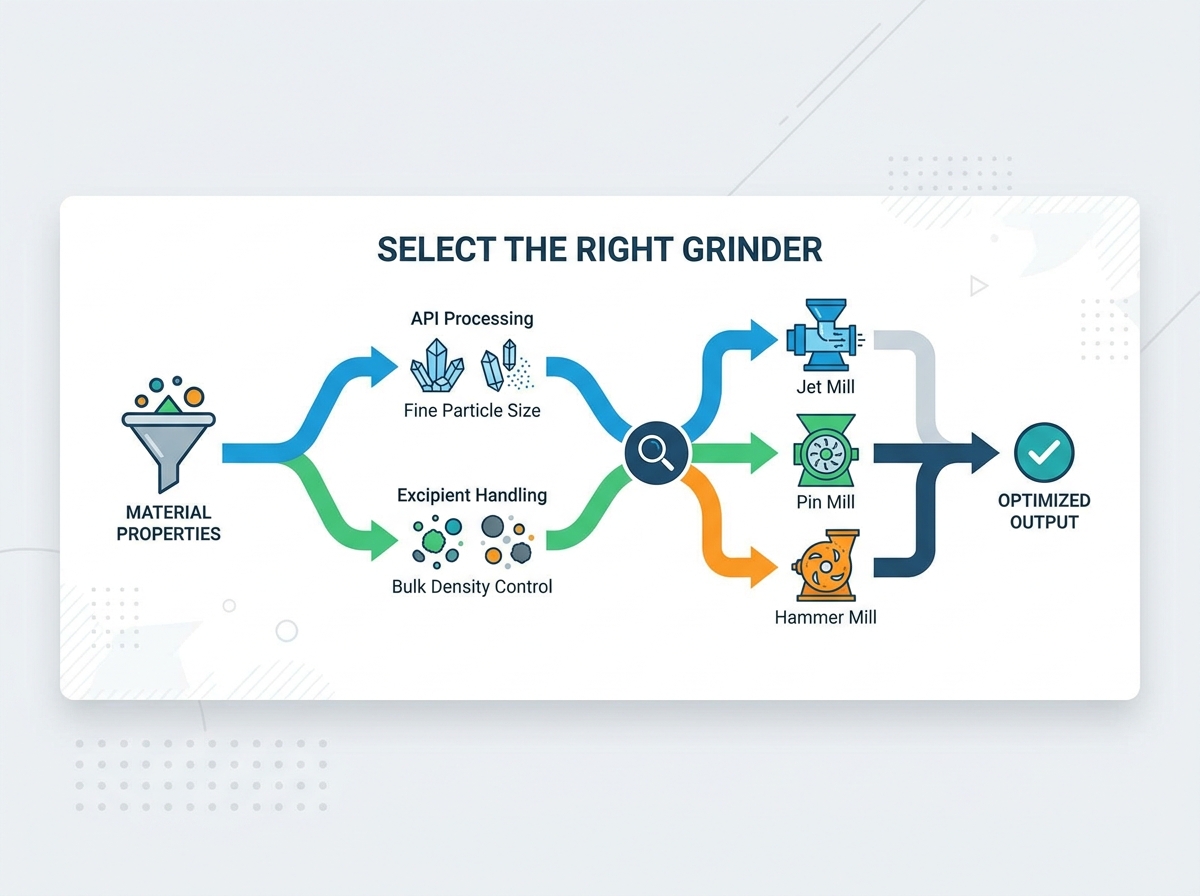

La sélection d'un broyeur de poudre pharmaceutique nécessite un alignement minutieux entre la science des matériaux, la conformité réglementaire et l'évolutivité de la production. Vous devez équilibrer les propriétés physiques de la poudre avec les forces mécaniques du broyeur. Cette décision a un impact sur tout, depuis l'uniformité du mélange jusqu'à la dureté finale du comprimé. Nous examinerons comment adapter des technologies de fraisage spécifiques à vos exigences exactes en matière de matériaux et à vos objectifs de processus.
Propriétés des matériaux dictent la technologie : Le choix entre le fraisage par impact, par attrition ou par énergie fluide dépend entièrement de la sensibilité thermique, de la dureté et de la taille du micron cible du matériau.
Les exigences des API et des excipients diffèrent : les API nécessitent souvent une micronisation ultra-fine à faible température (par exemple, broyage par jet) pour la biodisponibilité, tandis que les excipients nécessitent généralement une désagglomération contrôlée (par exemple, broyage conique) pour garantir l"uniformité du mélange.
Le confinement et la nettoyabilité ne sont pas négociables : la sélection de l"équipement est fortement influencée par les capacités de nettoyage en place (CIP) et les cotes de confinement de la bande d"exposition professionnelle (OEB).
L"intégration des processus est importante : les performances de broyage doivent être évaluées en tandem avec un tamisage industriel intégré et un contrôle de sécurité pour prévenir les risques électrostatiques et garantir la pureté du lot final.
L"évolutivité nécessite une validation précoce : l"équipement doit démontrer une évolutivité linéaire depuis les essais de R&D sur table jusqu"à la production à l"échelle commerciale sans modifier la courbe PSD.
La réduction de la taille des particules augmente de façon exponentielle la surface disponible d’une poudre. Ce changement physique accélère directement les taux de dissolution. Pour les API peu solubles dans l’eau, en particulier ceux des classes BCS II et IV, le broyage est souvent la principale méthode pour atteindre la biodisponibilité cible. Une particule plus petite se dissout plus rapidement dans les liquides gastro-intestinaux. Si le broyeur génère trop de chaleur ou ne parvient pas à atteindre la plage de microns requise, l"effet thérapeutique du médicament diminue. Les opérateurs doivent surveiller en permanence le débit d"alimentation et la vitesse du rotor pour garantir que l"énergie mécanique appliquée se traduit directement par une réduction de la taille plutôt que par une génération de chaleur. Dans les applications pratiques, le passage d"un D90 de 50 microns à un D90 de 10 microns peut faire la différence entre la réussite et l"échec d"un test de dissolution.
Les excipients nécessitent une manipulation différente de celle des ingrédients actifs. Les critères de réussite du broyage des excipients se concentrent sur l’obtention d’une PSD uniforme. L"uniformité empêche la ségrégation pendant la phase de mélange. La forme des particules, la densité apparente et la densité tapotée jouent un rôle essentiel dans les processus en aval. Les excipients irrégulièrement broyés font un pont dans les trémies et provoquent un écoulement irrégulier dans les presses à comprimés ou les remplisseuses de gélules. La désagglomération contrôlée garantit que la matrice de l"excipient supporte l"API de manière uniforme tout au long de la forme posologique finale. Lors de la mise en place d"un circuit de broyage pour des excipients tels que la cellulose microcristalline ou le lactose, la taille du tamis et la forme de la turbine doivent être choisies pour cisailler les agglomérats sans fracturer les cristaux individuels.
Vous ne pouvez pas gérer ce que vous ne pouvez pas mesurer. Une courbe PSD étroite et prévisible est essentielle. Nous nous appuyons sur les métriques D10, D50 et D90 pour définir cette courbe. D50 représente la taille médiane des particules. D10 et D90 indiquent les queues fines et grossières de la distribution. La génération excessive de fines entraîne une formation de poussière et un mauvais écoulement. Les granules surdimensionnés entraînent des problèmes d"uniformité du contenu. Le bon broyeur contrôle ces extrêmes, maintenant l’ensemble du lot dans des limites strictes de spécifications. Un échantillonnage régulier et une analyse par diffraction laser pendant le fraisage fournissent la boucle de rétroaction nécessaire pour ajuster les paramètres de la machine à la volée.
Le fraisage mécanique génère des frictions. La friction crée de la chaleur. Les API à bas point de fusion se dégradent rapidement dans ces conditions. Vous devez identifier le seuil thermique de votre matériau avant de sélectionner un broyeur. Les broyeurs à percussion standard dépassent souvent ces seuils en fonctionnement continu. Les composés sensibles à la chaleur nécessitent des systèmes de refroidissement cryogéniques ou des conceptions de broyage à balayage d"air. Ces modifications dissipent immédiatement la chaleur, préservant l’intégrité chimique du principe actif. Par exemple, l’injection d’azote liquide directement dans la chambre de broyage peut maintenir des températures bien inférieures au point de transition vitreuse des polymères sensibles.
Les matériaux se comportent différemment sous contrainte mécanique. Les solides fragiles se brisent facilement lors de l"impact. Les matériaux fibreux résistent aux chocs et nécessitent des forces de cisaillement pour se briser. La teneur en humidité complique encore le processus. Les matériaux hygroscopiques absorbent l’humidité de l’air, devenant des écrans de broyeur collants et aveuglants. Le traitement de ces poudres nécessite des environnements à humidité contrôlée et des conceptions de rotor spécialisées qui empêchent l"accumulation de matière sur les surfaces de contact. Les opérateurs doivent souvent conditionner l’air ambiant à une humidité relative inférieure à 30 % lorsqu’ils manipulent des extraits hautement hygroscopiques.
L’état initial de la poudre détermine la manière dont elle est introduite dans la chambre de broyage. Les formes irrégulières des particules et les poudres cohésives de faible densité résistent à l’alimentation par gravité. Ils font un pont dans la gorge d"alimentation et affament le moulin. Cette alimentation irrégulière entraîne une réduction incohérente de la taille des particules. Le traitement de matériaux à faible densité nécessite souvent des gavages actifs. Ces mécanismes poussent la poudre dans la zone de broyage à un rythme contrôlé et continu. Les doseurs à double vis sont généralement déployés pour maintenir un flux volumétrique constant dans la chambre de broyage.
Les ingrédients pharmaceutiques actifs très puissants (HPAPI) présentent de graves risques pour la sécurité des opérateurs. Vous devez mapper la toxicité du matériau directement à la conception de l"équipement. Les broyeurs standards à décharge ouverte sont inacceptables pour les HPAPI. Ces composés nécessitent des systèmes en boucle fermée. Les isolateurs à haut confinement et les vannes papillon divisées deviennent obligatoires. L"usine doit fonctionner sous pression négative pour garantir que les poussières dangereuses ne pénètrent jamais dans l"environnement de traitement. Des buses de lavage sur place (WIP) doivent être intégrées pour mouiller la poudre avant même l"ouverture de l"isolateur.
Les broyeurs à marteaux fonctionnent à l"aide de marteaux rotatifs à grande vitesse qui forcent le matériau à travers un tamis de calibrage. Ils offrent une flexibilité significative grâce à des rotors à double face. Vous pouvez utiliser le bord du couteau pour hacher des matériaux fibreux ou le bord d"impact pour pulvériser des solides cristallins. Des types de tamis variables, tels que des plaques perforées ou des treillis métalliques, contrôlent davantage le rendement. Ils assurent un traitement polyvalent à haut débit pour les excipients en vrac. Cependant, ils génèrent de la chaleur localisée et produisent une PSD plus large que les microniseurs spécialisés. Une bonne tension de l’écran est essentielle ; un écran lâche fléchira et finira par se déchirer sous la charge d"impact.
Les broyeurs à jet utilisent de l"air comprimé à grande vitesse ou du gaz inerte pour provoquer des collisions particule contre particule. Ils excellent dans la micronisation ultra fine, atteignant généralement 1 à 10 microns. Parce qu’ils ne comportent aucune pièce mobile, ils ne génèrent aucune chaleur mécanique et éliminent les risques de contamination par les métaux. Cela les rend idéaux pour les API sensibles à la chaleur. Les compromis incluent une consommation d’énergie élevée, des débits plus faibles et la nécessité de systèmes complexes de traitement et de filtration des gaz. La pression de broyage et la vitesse d"avance doivent être parfaitement équilibrées pour maintenir le vortex de classification interne.
Les broyeurs coniques utilisent une roue à faible régime pour pousser le matériau à travers un tamis conique. Ils assurent un conditionnement doux des excipients et décomposent les agglomérats avec une génération minimale de fines. Ils sont très efficaces pour le dimensionnement post-granulation dans les canalisations de granulation humides et sèches. Ils ne conviennent pas à la micronisation primaire ou au traitement de matériaux hautement abrasifs. Leur fonctionnement à faible vitesse préserve la morphologie des particules. Le réglage de l"écart entre la roue et le tamis permet aux opérateurs d"affiner la taille de sortie sans changer de pièces.
Les broyeurs universels présentent des conceptions de rotor interchangeables dans un seul boîtier. Vous pouvez basculer entre les configurations de broches, de batteurs et de turbines en fonction des exigences du lot. Les organisations de fabrication sous contrat les privilégient pour des changements rapides entre diverses gammes de produits. Bien que très flexible, cette conception touche-à-tout correspond rarement à l’efficacité maximale ou au contrôle strict du PSD d’une usine dédiée et spécialisée. La possibilité de passer d’un disque à broches pour les matériaux fragiles à un rotor de turbine pour les matériaux fibreux les rend très adaptables.
Les lignes de broyage nécessitent des technologies intégrées de criblage vibratoire, centrifuge ou ultrasonique. Le tamis de sécurité élimine les contaminants étrangers avant que la poudre n"entre dans le broyeur, protégeant ainsi le rotor et les tamis des dommages. La classification après broyage garantit que les particules surdimensionnées ne sont pas mélangées. Le fonctionnement de ces tamis nécessite un calibrage minutieux de la tension des mailles du tamis. Des systèmes de décolmatage par ultrasons sont souvent nécessaires pour empêcher les API cohésifs de boucher les ouvertures des mailles. Une sonde à ultrasons correctement réglée peut augmenter le débit jusqu"à 300 % sur les poudres collantes.
Comparaison des technologies de broyage pharmaceutique | |||
Type de moulin | Mécanisme primaire | Meilleure application | Limite clé |
|---|---|---|---|
Broyeur à marteaux | Impact mécanique | Excipients en vrac, API robustes | Génère de la chaleur, large PSD |
Broyeur à jet | Énergie fluide / Collision | API ultra fines et sensibles à la chaleur | Consommation d"énergie élevée, faible débit |
Moulin conique | Attrition à faible cisaillement | Désagglomération, encollage humide/sec | Impossible de réaliser la micronisation |
Moulin universel | Rotors interchangeables | Installations multi-produits | Efficacité maximale inférieure par produit |
L’équipement doit démontrer une évolutivité géométrique et cinématique. Passer d"une unité de paillasse de 1 kg/h à une usine de production de 500 kg/h introduit de graves risques de variations de PSD. La physique de la chambre de broyage change à mesure que le diamètre augmente. Vous devez maintenir une vitesse de pointe constante et des géométries de chambre identiques tout au long du pipeline de mise à l"échelle. Les fournisseurs doivent fournir des données empiriques prouvant que leurs broyeurs à l"échelle du laboratoire reproduisent exactement la dynamique des particules de leurs unités commerciales. Les calculs de mise à l"échelle doivent tenir compte du temps de séjour de la poudre dans la zone de broyage.
Vous devez évaluer où se situe l’étape de fraisage dans votre flux de travail. Le calibrage intermédiaire de la masse humide nécessite des types de tamis et des vitesses de rotor différents de ceux du broyage final à sec des ingrédients actifs. Le broyage humide traite les granulés cohésifs et humides et les empêche de s’agglutiner avant le séchage sur lit fluidisé. Le broyage à sec se concentre sur une réduction et une classification strictes de la taille des particules. L’équipement doit s’intégrer parfaitement aux granulateurs en amont et aux mélangeurs en aval. L’utilisation d’un tamis à trous carrés pour le fraisage humide évite souvent les bavures qui se produisent avec les tamis à trous ronds.
La conception sanitaire est une exigence réglementaire stricte. Toutes les pièces de contact doivent être en acier inoxydable 316L. Les finitions de surface doivent répondre aux normes Ra <0,4 µm pour empêcher l"adhérence de la poudre. Les conceptions sans crevasses éliminent les zones où la croissance microbienne ou la contamination croisée peuvent se produire. Les capacités automatisées de nettoyage sur place (CIP) et de stérilisation sur place (SIP) sont essentielles. Ces systèmes automatisés minimisent les interventions manuelles, réduisent les cycles de validation du nettoyage et garantissent un assainissement reproductible entre les lots. Les tests de riboflavine sont une pratique courante pour vérifier la couverture des boules de pulvérisation CIP.
Les poudres pharmaceutiques fines sont hautement combustibles. Le processus de meulage génère intrinsèquement des frictions et des charges électrostatiques. Cette combinaison crée un risque d"explosion grave. Vous devez spécifier des équipements dotés de conceptions antidéflagrantes certifiées ATEX ou NFPA. Le boîtier du broyeur doit présenter une résistance aux chocs de pression de 10 bars. Mettre en œuvre une couverture par gaz inerte, telle qu"une purge à l"azote, pour éliminer l"oxygène de la chambre de broyage. Des systèmes de mise à la terre et de mise à la terre robustes pour tous les composants conducteurs dissiperont l"accumulation d"électricité statique en toute sécurité. Les opérateurs doivent vérifier la continuité de la mise à la terre avant chaque lot.
Le transfert de substances actives entraîne des lots frelatés et de sévères sanctions réglementaires. Les installations multi-produits sont confrontées au risque de contamination croisée le plus élevé. Nécessite un démontage sans outil pour tous les équipements de fraisage. Cela permet aux opérateurs de démonter complètement la machine pour inspection. Utilisez des pièces jetables en contact avec le produit en polymère, le cas échéant, pour éliminer complètement le nettoyage. Mettez en œuvre des protocoles rigoureux de validation de la nettoyabilité par écouvillonnage pour vérifier qu’il ne reste aucun résidu après le cycle CIP. Des sacs filtrants dédiés à chaque gamme de produits constituent une stratégie d’atténuation simple mais efficace.
Une mise en service incomplète ou mal documentée des équipements entraîne d’énormes retards dans l’approbation réglementaire. Vous ne pouvez pas exploiter une usine sans une validation appropriée. Collaborez avec des fournisseurs qui fournissent une documentation complète. La qualification d"installation (IQ) vérifie que la machine est construite et installée correctement. La qualification opérationnelle (OQ) teste la machine par rapport à ses spécifications fonctionnelles. La qualification des performances (PQ) prouve que la machine produit systématiquement le PSD cible dans des conditions de fonctionnement normales. L"exécution de ces protocoles avec des lots placebo permet d"économiser de précieuses API pendant la phase de mise en service.
Consultez la documentation IQ pour vous assurer que tous les matériaux de construction correspondent aux spécifications requises.
Exécuter des tests OQ pour vérifier les vitesses du rotor, les taux d"avance et les verrouillages de sécurité fonctionnent comme prévu.
Effectuez des analyses PQ en utilisant le produit réel pour confirmer que le PSD répond aux métriques D10, D50 et D90 requises.
Il n’existe pas de solution de fraisage universelle. Le choix optimal reste strictement fonction des limites thermiques du matériau, de la PSD cible, de la densité et des exigences de confinement de votre installation. Le choix d’une mauvaise technologie compromet l’efficacité des médicaments et arrête la production.
Affinez votre liste en définissant d’abord la plage de microns requise. Déterminez si vous avez besoin d’une micronisation primaire ou d’une désagglomération douce. Ensuite, évaluez la sensibilité thermique et les caractéristiques électrostatiques de votre poudre spécifique. Enfin, faites correspondre l"équipement aux niveaux de bande d"exposition professionnelle (OEB) requis.
Effectuez les actions suivantes pour finaliser votre sélection d’équipement :
Effectuer des essais empiriques de matériaux dans les installations d"essais du fournisseur en utilisant du matériel représentatif.
Analysez à la fois les performances de broyage et les comportements de tamisage intégrés avant de finaliser tout investissement.
Consultez un spécialiste du broyage de poudre pharmaceutique pour examiner les paramètres de votre processus et garantir une intégration transparente.
R : Les broyeurs à jet d"énergie fluide sont très efficaces en raison de l"effet de refroidissement des flux de gaz en expansion. Ils ne génèrent aucune chaleur mécanique. Alternativement, des broyeurs à marteaux cryogéniques spécialisés utilisant le dosage de l"azote liquide peuvent maintenir les températures bien en dessous du seuil de dégradation pendant le broyage à impact.
R : La réduction de la taille des particules augmente de façon exponentielle la surface de la poudre. Cette plus grande surface permet aux fluides gastro-intestinaux d’interagir plus rapidement avec le médicament, accélérant ainsi les taux de dissolution. Ceci est particulièrement critique pour les médicaments BCS de classe II et IV peu solubles dans l’eau.
R : Les broyeurs à marteaux utilisent l"impact mécanique des lames rotatives à grande vitesse et dimensionnent le résultat à travers un écran physique. Les broyeurs à jet utilisent de l"énergie fluide et s"appuient sur du gaz à grande vitesse pour provoquer des collisions particule contre particule. Les broyeurs à jet permettent une micronisation beaucoup plus fine sans générer de chaleur mécanique.
R : Le PSD est contrôlé en ajustant plusieurs variables mécaniques. Ceux-ci incluent la vitesse du rotor (RPM), la configuration des pales (impact par rapport au tranchant du couteau), la géométrie des trous de tamis, le débit d"alimentation en poudre et, dans le cas des broyeurs à jet, la dynamique de la pression du gaz.
R : Le tamisage intégré répond à deux objectifs distincts. Le contrôle de sécurité élimine toute contamination étrangère avant que la poudre n"entre dans le broyeur, protégeant ainsi l"équipement. La classification après broyage garantit qu"aucune particule surdimensionnée n"entre dans la phase finale de mélange, maintenant ainsi l"uniformité du contenu.
R : L"électricité statique est atténuée grâce à une mise à la terre électrique complète de tous les composants de la machine. L"utilisation de matériaux de construction conducteurs, la mise en œuvre d"une couverture de gaz inerte et l"utilisation de vibrations de tamis ultrasoniques aident également à dissiper les charges électrostatiques en toute sécurité pendant le fonctionnement.
