Les défauts d’enrobage des comprimés représentent un risque opérationnel massif dans les installations de fabrication pharmaceutique. Un seul lot compromis entraîne de graves pertes de matériaux, un contrôle réglementaire immédiat et des temps d"arrêt de production prolongés. Isoler la cause profonde de ces échecs est notoirement difficile dans l’atelier. Les opérateurs doivent faire la distinction entre les incompatibilités de formulation, les erreurs humaines et les limitations mécaniques de l"équipement de revêtement lui-même. Le dépannage systématique nécessite une compréhension approfondie de la mécanique de l’équipement plutôt que des conjectures. Ce guide fournit un cadre technique pour diagnostiquer les défauts, ajuster les paramètres du processus et évaluer si votre équipement actuel répond aux exigences de production. En maîtrisant l"interaction entre la thermodynamique et l"étalonnage mécanique, les opérateurs peuvent minimiser les défauts, réduire les déchets et garantir une qualité constante des lots sur tous les cycles de production.
L'équilibre thermodynamique est critique : la plupart des défauts visuels et structurels proviennent d'un déséquilibre entre le taux d'application par pulvérisation et la capacité de séchage (débit d'air et température) de l'équipement.
L'étalonnage mécanique remplace la formulation : même les formulations d'enrobage optimisées échoueront si la vitesse du plateau, la configuration du déflecteur et la géométrie du pistolet pulvérisateur ne sont pas précisément calibrées en fonction de la taille du lot et de la forme du comprimé.
Dépannage basé sur les données : la résolution des défauts nécessite le suivi des paramètres critiques du processus (CPP) plutôt que de s'appuyer sur des essais et des erreurs, garantissant ainsi que les actions correctives sont reproductibles et conformes.
Viabilité de l'équipement : des défauts persistants malgré l'optimisation des processus indiquent souvent la nécessité de mettre à niveau l'équipement, ciblant spécifiquement le contrôle avancé de l'atomisation et la régulation thermodynamique automatisée.

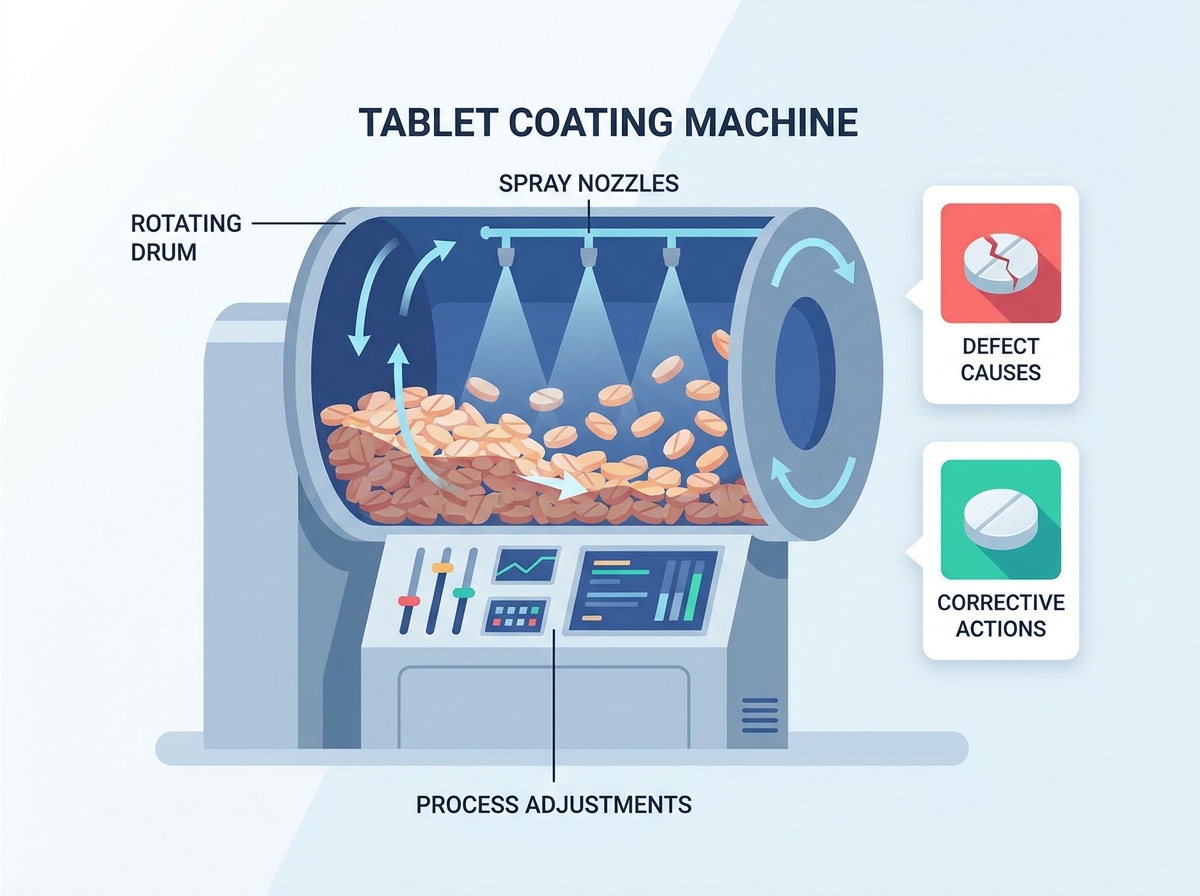

La base de la prévention des défauts réside dans la compréhension du principe de fonctionnement de la machine d'enrobage des comprimés . La mécanique de base implique la rotation continue du lit du comprimé dans un plateau perforé ou solide. Cette rotation est synchronisée avec l'application contrôlée d'une solution de revêtement et un flux d'air chauffé simultané. Cette coordination précise garantit une application uniforme du film sur l’ensemble du lot. Lorsque vous utilisez ces machines, vous gérez un environnement physique complexe où se croisent la dynamique des fluides et la thermodynamique.
L"échange thermodynamique est au cœur du processus. La machine doit équilibrer la température de l’air d’entrée, l’humidité de l’air d’échappement et l’atomisation par pulvérisation pour obtenir une formation instantanée du film. Si l’équilibre change, même légèrement, les comprimés risquent d’être trop mouillés ou de sécher prématurément. Un mouillage excessif entraîne une adhérence et une dégradation structurelle, tandis qu"un séchage prématuré provoque des surfaces rugueuses et une mauvaise adhérence. Vous devez surveiller de près la température des gaz d"échappement, car elle fournit la représentation la plus précise des conditions réelles à l"intérieur du lit de la tablette.
La dynamique de la zone de pulvérisation dicte la manière dont le revêtement adhère au substrat. La vitesse de déplacement du comprimé a un impact sur le temps de séjour dans la zone de pulvérisation. Une vitesse de panoramique plus rapide réduit le temps de séjour par passe. Cela évite un mouillage excessif localisé mais nécessite une coordination thermodynamique très précise pour garantir que les couches les plus fines sèchent correctement avant le prochain passage. De plus, une dynamique d’étalement inadéquate compromet l’intégrité du film. Si la vitesse des gouttelettes, la tension superficielle ou la température de la machine empêchent une propagation complète sur la face du comprimé, le film résultant sera inégal et sujet à une défaillance.
Les paramètres critiques du processus (CPP) sont les principales variables contrôlées par la machine qui déterminent le succès des lots. L’établissement de critères de réussite nécessite de surveiller ces paramètres pour obtenir un gain de poids uniforme, zéro défaut visuel, une friabilité acceptable et le respect des profils de dissolution. Se fier uniquement à l’inspection visuelle n’est pas suffisant ; vous avez besoin de données concrètes provenant des capteurs de la machine.
Paramètre de processus critique (CPP) | Fonction principale | Risque de défaut si non calibré |
|---|---|---|
RPM panoramique (vitesse) | Contrôle le renouvellement du lit et le temps de séjour dans la zone de pulvérisation. | Jumelage, usure des bords, épaisseur de revêtement inégale. |
Taux de pulvérisation | Détermine le volume de solution de revêtement appliqué au fil du temps. | Collage, picking, temps de batch prolongés. |
Pression atmosphérique d"atomisation | Contrôle la taille des gouttelettes de la solution de revêtement. | Écorce d"orange, séchage par atomisation, pontage. |
Température de l"air d"entrée | Fournit l’énergie thermique nécessaire à l’évaporation du solvant. | Cloques, craquelures, mouillage excessif. |
Volume du débit d"air (CFM) | Élimine le solvant évaporé et maintient la température du lit. | Humidité élevée dans la cuve, mauvaise formation du film. |
Le collage et le pincement se produisent lorsque les comprimés adhèrent les uns aux autres ou aux parois du bac, ce qui entraîne l"absence de fragments de film lors de la séparation. Sur le site de production, vous remarquerez de petits cratères ou creux sur la surface de la tablette. Ce défaut est généralement dû à un mouillage excessif localisé dû à un débit de pulvérisation excessif, à une température d"air d"entrée inadéquate ou à une pression d"atomisation insuffisante. Lorsque l’application liquide dépasse la capacité de séchage, la surface du comprimé reste collante trop longtemps.
Diminuez le débit de fluide au niveau de la pompe de pulvérisation pour réduire le volume de liquide frappant le lit.
Augmentez la pression de l"air d"atomisation pour réduire la taille des gouttelettes, permettant une évaporation plus rapide.
Élevez la température de l’air de séchage pour accélérer la phase de séchage thermodynamique.
Vérifiez que le débit d’air évacué n’est pas restreint, en vous assurant que l’humidité est activement évacuée de la poêle.
Le jumelage implique que deux ou plusieurs comprimés adhèrent en permanence les uns aux autres. Ce problème est plus fréquent avec les comprimés plats ou en forme de capsule qui ont de grandes surfaces planes. La cause première est souvent une vitesse de panoramique inappropriée qui ne parvient pas à séparer les comprimés pendant la phase collante de formation du film. Un positionnement sous-optimal du pistolet pulvérisateur peut également provoquer une accumulation localisée de la solution d’enrobage, agissant comme un adhésif entre les comprimés.
Augmentez la vitesse du plateau pour améliorer la séparation mécanique et forcer les comprimés à culbuter de manière plus agressive.
Ajustez l’angle de pulvérisation pour éviter l’accumulation et assurer une répartition uniforme sur la surface du lit.
Évaluer la convexité de la conception du poinçon du comprimé ; l"ajout d"une légère courbe à la face de la tablette réduit considérablement le risque de jumelage.
Un défaut de peau d’orange se présente sous la forme d’une texture de revêtement bosselée et inégale qui ressemble à la peau d’une orange. Cela est dû à une mauvaise coalescence des gouttelettes et à un étalement inadéquat de la solution de revêtement avant séchage. Cela se produit lorsque les gouttelettes sèchent prématurément avant de toucher le lit du comprimé, ou lorsqu"une pression d"atomisation trop élevée provoque une évaporation rapide du solvant dans l"air.
Diminuez la pression d"atomisation pour créer des gouttelettes légèrement plus grosses qui retiennent l"humidité plus longtemps.
Abaissez la température de l’air d’entrée pour ralentir le taux d’évaporation au contact.
Augmentez légèrement le débit de pulvérisation pour fournir plus de volume de liquide, facilitant ainsi la propagation des gouttelettes.
Réduisez la distance entre la buse de pulvérisation et le lit du comprimé pour réduire le temps de trajet dans les airs.
Le séchage par pulvérisation entraîne la perte physique du matériau d"enrobage sous forme de poussière de polymère séchée dans le système d"échappement ou sur le lit du comprimé. Cela conduit à une finition terne et rugueuse et à un gain de poids incorrect. Une pression d"air d"atomisation excessivement élevée, une distance excessive entre le pistolet et le lit ou un chauffage trop efficace qui évapore le solvant avant le contact des gouttelettes sont les principaux coupables. Vous verrez souvent une fine poussière recouvrir l’intérieur du boîtier de la casserole.
Diminuez immédiatement la pression d’atomisation pour arrêter la formation de gouttelettes ultrafines.
Rapprochez le pistolet pulvérisateur du lit du comprimé, en vous assurant que le jet de pulvérisation atteint directement la zone cible.
Optimisez l’équilibre entre la température d’entrée et le débit de pulvérisation pour garantir que les gouttelettes restent liquides jusqu’à l’impact.
Les cloques et les cratères se manifestent par un détachement du film, des bulles localisées ou des ruptures ressemblant à des cratères à la surface du comprimé. Ces défauts résultent de l"emprisonnement de gaz ou d"humidité dus à des températures de séchage trop élevées. Lorsque le film extérieur durcit trop rapidement, l"humidité interne se dilate et rompt le revêtement. C"est un signe clair de déséquilibre thermique.
Réduisez la température de l"air d"entrée pour ralentir le processus de durcissement de la couche de film externe.
Mettre en œuvre une phase de refroidissement progressive après le revêtement plutôt qu"une chute brusque de température.
Assurez-vous que le noyau du comprimé est correctement séché avant le début du processus d"enrobage, en vérifiant les spécifications de teneur en humidité.
Le pontage se produit lorsque le film s"éloigne des contours nets des lettres ou des logos en creux, obscurcissant ainsi les marquages réglementaires. Une contrainte interne élevée dans le film de durcissement, un débit de pulvérisation excessif ou une atomisation inadéquate ne parvenant pas à entraîner les gouttelettes dans les évidements sont à l"origine de ce défaut. Le revêtement forme essentiellement un pont sur l"indentation plutôt que de suivre ses contours.
Augmentez la pression de l’air d’atomisation pour entraîner les plus petites gouttelettes profondément dans les crevasses en creux.
Optimisez les températures de séchage pour réduire le stress interne du film pendant la phase de durcissement.
Ajustez les ratios de plastifiant de la formulation si l’étalonnage du processus mécanique ne parvient pas à soulager la tension du film.
Les fissures et les fissures se présentent sous la forme de fractures visibles traversant la couronne ou autour des bords du comprimé enrobé. Une contrainte de traction interne dans le film dépassant sa résistance à la traction déclenche ce phénomène. Cela est souvent dû à des coefficients de dilatation thermique inadaptés entre le noyau et le revêtement lors de cycles rapides de chauffage ou de refroidissement. Le noyau se dilate ou se contracte à un rythme différent de celui du film, ce qui provoque sa déchirure.
Mettez en œuvre des rampes de chauffage et de refroidissement plus lentes et plus progressives au sein de l’équipement.
Augmentez la concentration solide de la suspension de revêtement pour créer une couche de film plus solide.
Modifiez l’élasticité de la formulation en ajustant le rapport polymère/plastifiant.
L"usure mécanique, les bords ébréchés ou l"effritement complet du noyau du comprimé lors de la rotation du plateau définissent cette catégorie de défauts. Une contrainte mécanique excessive due à un régime de casserole élevé, des conceptions de déflecteurs agressives, des noyaux de comprimés mous ou un mouillage excessif initial ramollissant le noyau avant la formation du film en sont les causes profondes. Vous trouverez une poussière excessive et des fragments de comprimés cassés dans le bac.
Réduisez la vitesse du plateau pour réduire l’énergie cinétique et les forces d’impact dans le lit culbutant.
Optimisez la configuration des déflecteurs pour une cascade plus douce, en évitant les chutes brusques.
Appliquer une première couche de scellement à des taux de pulvérisation très faibles pour protéger le noyau avant d"appliquer la couche fonctionnelle principale.
Assurez-vous que les comprimés de noyau répondent à des spécifications strictes de dureté et de friabilité avant de les charger dans le bac.
Les variations de couleur et les marbrures apparaissent sous la forme d"une répartition incohérente des couleurs sur un seul comprimé ou sur l"ensemble du lot. Une répartition inégale de la pulvérisation, des jets qui se chevauchent ou un mélange insuffisant dans le lit du comprimé sont à l"origine de ce problème. Si les pistolets ne sont pas correctement alignés, certaines zones du lit reçoivent plus de revêtement que d"autres.
Calibrez la géométrie du pistolet pulvérisateur pour garantir un chevauchement approprié sans interférence ni zones lourdes.
Augmentez légèrement la vitesse de la casserole pour favoriser un meilleur renouvellement du lit et un mélange aléatoire.
Vérifier l’homogénéité de la suspension solide dans le réservoir de rétention, en s’assurant que les pigments ne se déposent pas.
L'évaluation de la capacité de l'équipement est essentielle pour la prévention des défauts à long terme. Évaluez si votre équipement actuel permet un contrôle indépendant de l’air d’atomisation et de pulvérisation. L’absence de cette fonctionnalité limite considérablement votre capacité à résoudre les défauts d’usure des bords, de séchage par pulvérisation et de peau d’orange. Les machines plus anciennes relient souvent ces alimentations en air, obligeant les opérateurs à faire des compromis sur la taille des gouttelettes et la largeur de pulvérisation. La mise à niveau vers une machine d'enrobage de comprimés dotée de commandes d'air indépendantes offre la précision nécessaire aux formulations complexes.
De plus, évaluez la conception du flux d’air. Comparez les poêles entièrement perforées aux poêles solides conventionnelles. Les conceptions entièrement perforées aspirent l"air directement à travers le lit du comprimé, améliorant considérablement l"efficacité thermodynamique et réduisant les taux de défauts associés à un mouillage excessif. Si votre machine actuelle a du mal à maintenir les températures d"échappement lors de débits de pulvérisation élevés, la conception du flux d"air peut être le facteur limitant.
L"évolutivité introduit des compromis conceptuels. L"augmentation du débit de pulvérisation pour raccourcir la durée du traitement augmente intrinsèquement le risque de collage et de jumelage. L"analyse de la façon dont les paramètres à l"échelle du laboratoire se traduisent en machines à l"échelle de production met en évidence les défis de mise à l"échelle non linéaire. Ce qui fonctionne dans un bac de 10 litres se traduit rarement directement dans un bac de 300 litres sans ajustements significatifs de la distance du pistolet pulvérisateur et des volumes de débit d"air. La mise à niveau des équipements vers des modèles dotés d"une automatisation avancée et de contrôles thermodynamiques précis s"avère souvent nécessaire lorsque les ajustements du processus ne parviennent pas à éliminer les défauts persistants à grande échelle.
Vérifiez l"étalonnage actuel de votre pistolet pulvérisateur, en vous assurant que les pressions d"air d"atomisation et de pulvérisation sont vérifiées de manière indépendante avant chaque lot.
Établissez un protocole de préchauffage strict pour garantir que le lit de comprimés atteint l’état thermodynamique cible avant de lancer la séquence de pulvérisation.
Mettez en œuvre une routine d"inspection visuelle standardisée à intervalles de 15 minutes pendant la phase de revêtement pour détecter les premiers signes de gélification ou de peau d"orange.
Examinez les données de dureté de votre comprimé central pour confirmer que l"usure mécanique des bords est un problème de processus de revêtement plutôt qu"une défaillance de compression en amont.
R : Le jumelage est principalement dû à une vitesse de panoramique inappropriée qui ne parvient pas à séparer les comprimés pendant la phase collante de formation du film. Le positionnement sous-optimal du pistolet pulvérisateur et la conception des comprimés à face plate contribuent également à ce que les comprimés collent ensemble de manière permanente.
R : L’effet peau d’orange est causé par une répartition inadéquate des gouttelettes. Réparez-le en diminuant la pression d"atomisation, en abaissant la température de l"air d"entrée, en augmentant légèrement le débit de pulvérisation ou en rapprochant la buse de pulvérisation du lit du comprimé.
R : Les fissures résultent d"une contrainte de traction interne dépassant la résistance du film, souvent due à des cycles de chauffage ou de refroidissement rapides qui provoquent une dilatation thermique inadaptée entre le noyau et le revêtement. Mettez en œuvre des rampes de chauffage et de refroidissement progressives pour résoudre ce problème.
R : Le séchage par pulvérisation se produit lorsque le matériau d"enrobage s"évapore avant de toucher les comprimés, créant ainsi de la poussière de polymère. Ceci est dû à une pression d"air d"atomisation trop élevée, à une distance trop grande entre le pistolet et le lit ou à des températures d"entrée trop élevées.
R : Le pontage se produit lorsque le film se détache des logos gravés. Prévenez-le en augmentant la pression de l"air d"atomisation pour chasser les gouttelettes dans les crevasses, en optimisant les températures de séchage pour réduire la tension du film ou en ajustant le taux de plastifiant de la formulation.
