Le conditionnement aseptique des liquides est soumis à une réalité aux enjeux élevés. Des écarts mineurs dans la précision du dosage ou des changements de format prolongés entraînent directement une perte de rendement coûteuse et une intégrité compromise des lots. Lors du traitement de produits biologiques de grande valeur ou de vaccins sensibles, une fraction de millilitre trop remplie réduit la rentabilité. Un sous-remplissage déclenche des rejets de lots. Les équipes d’ingénierie et d’approvisionnement sont confrontées à une tension opérationnelle constante. Vous devez maximiser le débit et maintenir une conformité réglementaire stricte tout en gérant des formats de conteneurs de plus en plus diversifiés.

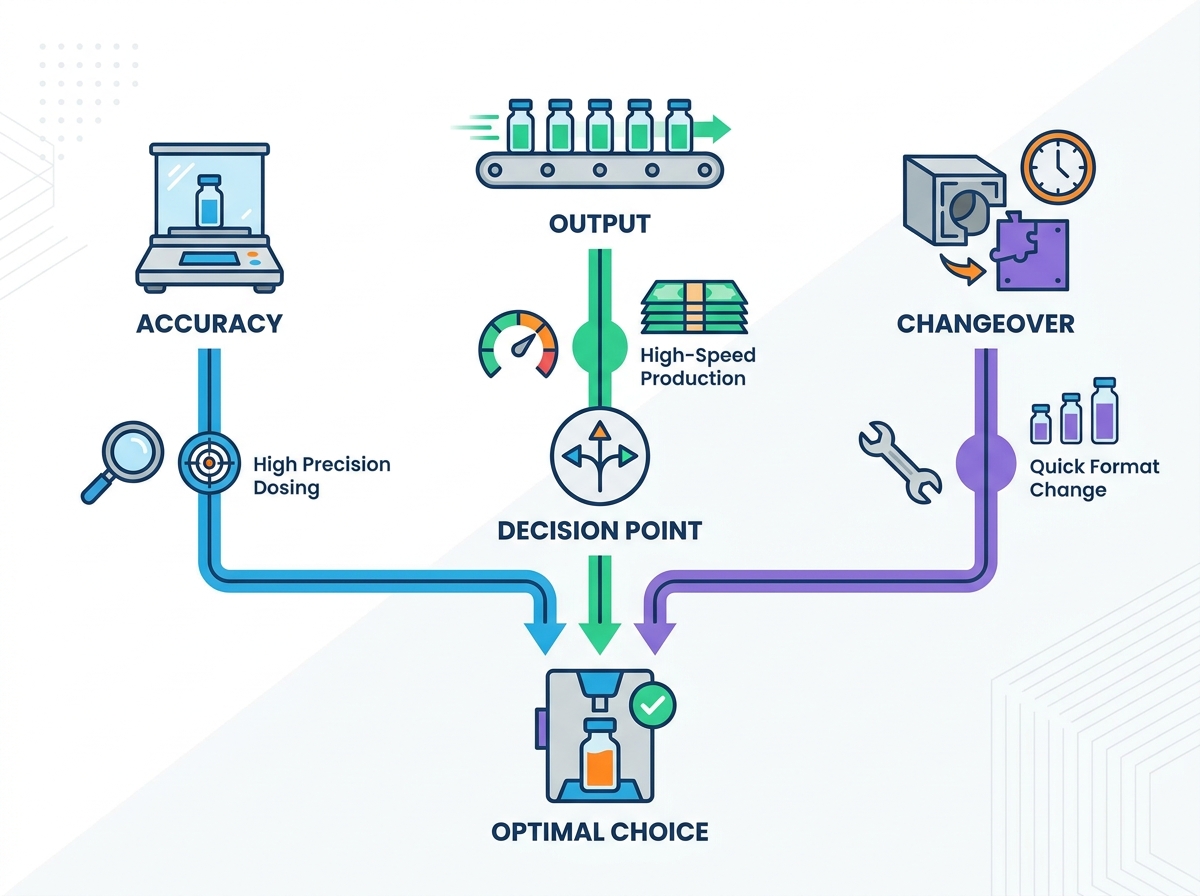

La sélection du bon équipement nécessite un cadre d’évaluation technique rigoureux. Vous devez évaluer les capacités de la machine, atténuer les risques de mise en œuvre et aligner la technologie sur votre échelle de production spécifique. Que vous exploitiez une ligne à grande vitesse dédiée ou une salle blanche multi-produits flexible, la bonne machine de remplissage de flacons pharmaceutiques garantit une intégration transparente avec vos contraintes environnementales et vos exigences de validation.
La précision dicte le rendement : la précision de dosage standard de l"industrie doit se situer entre ±0,3 % et ±1 % ; La sélection de la bonne technologie de pompe (par exemple, péristaltique ou à piston) est essentielle en fonction de la viscosité du fluide, du volume de remplissage et de la valeur du lot.
Le changement détermine l"OEE : les changements de format sans outil, l"automatisation basée sur les recettes et les systèmes CIP/SIP (Clean-in-Place/Sterilize-in-Place) intégrés sont obligatoires pour les installations multi-produits afin de maintenir une efficacité globale de l"équipement (OEE) élevée.
La conformité à l"annexe 1 n"est pas négociable : les équipements modernes doivent s"intégrer de manière transparente aux RABS (systèmes de barrières à accès restreint) ou aux isolateurs, en maintenant un contrôle absolu sur les variables environnementales qualifiées et les principes du premier air.
Les systèmes combinés offrent une flexibilité stratégique : la transition de lignes dédiées à format unique vers des plates-formes modulaires et multi-usages (flacons de traitement, seringues et cartouches) répond à l"évolution du marché vers une médecine personnalisée en petits lots.
L"intégration complète de la ligne atténue les goulots d"étranglement : les véritables performances de sortie reposent sur un flux continu et synchronisé depuis le lavage et la dépyrogénation en amont jusqu"aux unités de bouchage, de bouchage et d"étiquetage en aval.
L’établissement de bases opérationnelles constitue la première étape de la sélection des équipements. Le volume de production, les caractéristiques du liquide et la taille des conteneurs dictent les exigences de base. Vous devez analyser la viscosité du fluide, les tendances au moussage, la sensibilité au cisaillement et la tension superficielle. Une suspension très visqueuse nécessite une mécanique de pompe totalement différente de celle d’un produit biologique aqueux sensible au cisaillement. La taille des conteneurs dicte également l’approche de manutention mécanique. Le traitement de flacons de 2 ml à des vitesses élevées nécessite des roues en étoile précises pour éviter tout contact verre à verre. La manipulation de bouteilles de 100 ml peut utiliser des balanciers.
L’évaluation des machines à travers le prisme de l’Annexe 1 des BPF de l’UE est obligatoire. Le traitement aseptique moderne exige le strict respect des principes du premier air. La conception de la machine doit intégrer des systèmes de surveillance environnementale viables et non viables directement dans la zone critique. Vous devez atténuer les interventions aseptiques grâce à des systèmes automatisés. Les tests automatisés d’intégrité des ports des gants et la manipulation robotisée réduisent les interactions humaines. Les opérateurs humains restent la principale source de contamination des salles blanches.
La phase de qualification de conception (DQ) doit définir et verrouiller les paramètres de processus critiques (CPP). Le contrôle absolu des lots nécessite une gestion précise du pré-remplissage et du post-remplissage de la purge d"azote. Les niveaux d’oxygène dans l’espace libre doivent rester dans des tolérances strictes pour éviter la dégradation du produit. La force d’appui du bouchon doit être surveillée en permanence pour garantir l’intégrité de la fermeture du récipient (CCI) avant que les flacons ne sortent de la zone stérile.
Les installations sont souvent confrontées à un compromis conceptuel entre vitesse et flexibilité. Des lignes à grande vitesse dédiées maximisent la production pour les produits à succès. Ces systèmes fonctionnent en continu avec des changements de format minimes. Les systèmes flexibles, en petits lots ou en flacons imbriqués privilégient un changement rapide. Ces plateformes modulaires sont au service des essais cliniques ou de la médecine personnalisée. Le traitement de différents types de conteneurs au cours d’une même équipe est plus précieux que le simple débit dans ces environnements.
Stratégie de production | Avantage principal | Application idéale | Focus sur l"équipement |
|---|---|---|---|
Haute vitesse dédiée | Débit maximal et coût unitaire le plus bas | Médicaments commerciaux à succès, vaccins en grande quantité | Pompes à piston rotatif, roues en étoile à mouvement continu |
Petits lots flexibles | Changement rapide et traitement multiformat | Essais cliniques, médecine personnalisée, CDMO | Pompes péristaltiques, manipulation robotisée des nids, plates-formes combinées |
Les plages de tolérance acceptables pour le dosage de liquides se situent généralement entre ±0,3 % et ±1 %. Cela dépend fortement du volume de remplissage cible. Les volumes plus importants atteignent généralement des tolérances de pourcentage plus strictes. Le microdosage inférieur à 1 ml présente un défi technique spécifique. Dans la fabrication de produits biologiques, le maintien d’un seuil de précision de ±0,5 % est obligatoire. Ces processus traitent des ingrédients pharmaceutiques actifs (API) de très grande valeur. Même les écarts microscopiques ont un impact sur l’efficacité et la rentabilité.
L’impact financier des écarts de dosage est grave. Un remplissage excessif entraîne la perte de produits en vrac coûteux. Cela érode les marges bénéficiaires sur une campagne de production. Un sous-remplissage entraîne un rejet réglementaire et un échec des lots. Les systèmes de dosage de précision éliminent ces risques en maintenant un contrôle strict sur le trajet du fluide depuis le réservoir tampon jusqu"à l"aiguille de remplissage.
Les pompes péristaltiques dominent les applications à usage unique et les produits biologiques sensibles au cisaillement. Le liquide entre uniquement en contact avec le tube jetable. Cela garantit zéro risque de contamination croisée et élimine la validation complexe du nettoyage. Les systèmes péristaltiques sont confrontés à des limites en matière de précision des viscosités élevées. L’usure des tubes sur de longues séries de production a un impact sur la cohérence du dosage. Vous devez mettre en œuvre des contrôles d’étalonnage automatisés.
Les pompes à piston rotatif excellent dans les applications à grande vitesse et à haute viscosité. Ils fournissent des volumes robustes et reproductibles pour les suspensions et les liquides denses. Le compromis implique des protocoles de validation de nettoyage plus complexes. Les ingénieurs doivent surveiller la génération potentielle de particules causée par la friction métal sur métal ou céramique à l"intérieur du boîtier de la pompe.
Les systèmes temps-pression conviennent aux applications à flux continu et à la fabrication en vrac. Ces systèmes s"appuient sur une régulation très précise de la pression du circuit fluidique et un contrôle de la température pour distribuer des volumes précis. Il leur manque des pièces mobiles dans le trajet du fluide. Cela les rend doux avec les produits. Ils nécessitent une intégration de capteurs sophistiqués pour maintenir la précision lorsque les niveaux des réservoirs fluctuent.
Les lignes de remplissage modernes nécessitent des systèmes de pesée tare/brut à 100 % ou statistiques. La mise en œuvre de ces systèmes implique des étapes opérationnelles spécifiques :
La cellule de pesée IPC pèse le flacon vide (tare) avant qu"il n"entre dans la station de remplissage.
La buse doseuse distribue le volume de liquide programmé dans le flacon.
Une deuxième cellule de pesée pèse le flacon rempli (poids brut) immédiatement après le dosage.
Le PLC calcule le poids net exact du liquide distribué et le compare aux spécifications cibles.
La boucle de rétroaction automatisée ajuste la course de la pompe ou le temps de distribution pour les flacons suivants si la tendance s"approche des limites de contrôle.
Des boucles de rétroaction automatisées empêchent les écarts hors spécifications (OOS) sans arrêter la ligne de remplissage. Cela maximise à la fois le rendement et la disponibilité. Pour les produits de grande valeur, 100 % IPC garantit que chaque conteneur répond aux spécifications.
Les niveaux de sortie dictent l’architecture mécanique de la machine. Les systèmes à l’échelle clinique et de laboratoire traitent moins de 50 flacons par minute. Ils se concentrent sur la précision et un changement rapide. Les machines de taille moyenne traitent 50 à 200 flacons par minute. Ils équilibrent le débit avec la flexibilité du format. Les lignes commerciales à grande vitesse produisent 600 flacons ou plus par minute. Ils sont conçus pour des cycles de production continus et dédiés.
Les mécanismes de manipulation mécanique ont un impact important sur la stabilité des flacons à ces vitesses variables. Les roues en étoile et les avances par défilement gèrent un mouvement continu à grande vitesse. Ils risquent un contact verre à verre s’ils ne sont pas parfaitement synchronisés. Les balanciers fournissent un mouvement intermittent adapté à un dosage précis mais limitent le débit global. Les systèmes robotisés de manipulation des nids soulèvent et positionnent des rangées entières de flacons. Cela élimine la friction et maximise la stabilité des récipients en verre sensibles.
Le chargement semi-automatique des flacons repose sur le positionnement manuel des plateaux ou des nids par les opérateurs. Cela introduit des variables d’erreur humaine et augmente les risques de contamination. La main d’œuvre requise compense l’investissement initial inférieur en équipement. Les systèmes semi-automatiques conviennent à la fabrication clinique à un stade très précoce, mais ont du mal à s"adapter à une production commerciale.
Les systèmes entièrement automatisés utilisent des tables de déchiffrement, des tables de désemboîtement robotisées et des tables d"accumulation à alimentation continue. Ces mécanismes éloignent les opérateurs humains de la zone critique. L"automatisation garantit des vitesses d"alimentation constantes. Il réduit la génération de particules et maintient des conditions aseptiques strictes tout au long du processus.
Une machine de remplissage ne peut pas fonctionner de manière isolée. Vous devez évaluer les transferts physiques et PLC critiques entre les machines de lavage en amont, les tunnels de dépyrogénation et le point d"entrée stérile. Les flacons doivent être transférés en douceur de la zone de refroidissement du tunnel directement dans l"environnement de remplissage de classe A, sans accumulation ni blocage.
L’intégration en aval comporte les mêmes risques. Le transfert des flacons remplis vers les stations de bouchage nécessite de la précision. Le système doit gérer une insertion complète pour les produits liquides ou une insertion partielle pour la lyophilisation. Les stations de capsulage Alu doivent gérer la génération de particules. Ils utilisent souvent une extraction localisée pour éloigner la poussière d’aluminium de la zone stérile. L"étiquetage automatisé doit suivre le rythme du remplisseur.
Un goulot d"étranglement sur la ligne se produit si la production de la machine de remplissage dépasse les capacités d"étiquetage, d"emballage secondaire ou d"encartonnage en aval. Les tableaux d"accumulation fournissent des zones tampons. Une ligne véritablement optimisée synchronise la vitesse de chaque opération unitaire, du lavage du verre à la palettisation finale.
Les temps d’arrêt liés au changement ont un impact considérable sur l’efficacité opérationnelle dans les installations multi-produits. Les organisations de fabrication sous contrat (OCM) ne peuvent pas se permettre des lignes inactives pendant des jours entre les séries de produits. Un changement rapide augmente directement les heures de production disponibles et la production globale de l’installation.
Les systèmes de changement sans outil utilisent des mécanismes à dégagement rapide au lieu de boulons et de vis. Les pièces de rechange à code couleur aident les opérateurs à identifier rapidement les composants appropriés pour des tailles de flacons spécifiques. Les réglages HMI basés sur les recettes repositionnent automatiquement les largeurs du convoyeur, les longueurs de course de la pompe et les hauteurs des buses sur simple pression d"un bouton. Cela élimine les erreurs d’étalonnage manuel.
La manipulation de diverses tailles de conteneurs sur une seule machine nécessite une ingénierie robuste. Un système traitant à la fois des flacons de 2 ml et 100 ml nécessite des pièces de manipulation réglables et des pompes doseuses interchangeables. Le mécanisme de transport doit sécuriser les flacons minuscules et instables tout aussi efficacement que les bouteilles grandes et lourdes.
La tendance des plateformes combinées multi-usages répond au besoin d’une flexibilité extrême. Les machines modulaires traitent les flacons, les seringues et les cartouches imbriqués sur la même plate-forme. Les opérateurs échangent un minimum de composants de changement rapide pour changer de format. Cette conception maximise l’utilisation des actifs pour les installations gérant des portefeuilles de produits diversifiés et à faible volume.
Les capacités automatisées de nettoyage sur place (CIP) et de stérilisation sur place (SIP) éliminent les risques d"intervention manuelle. Les opérateurs n"ont plus besoin de briser la limite stérile pour démonter et nettoyer les chemins de fluide. Des cycles automatisés font circuler des agents de nettoyage, de l"eau pour injection (WFI) et de la vapeur pure dans le système. Cela garantit une stérilité reproductible et validée.
Minimisez les zones mortes où le liquide peut stagner pendant le cycle de nettoyage.
Utilisez de l"acier inoxydable 316L pour toutes les surfaces en contact avec le produit.
Assurez des surfaces sans crevasses et utilisez le soudage orbital sur toutes les connexions du chemin de fluide.
Mettez en place une pente appropriée pour permettre au système de se vider complètement par gravité.
Les principes de conception sanitaire accélèrent les protocoles de validation du nettoyage, tels que les tests de riboflavine. Veiller à ce que les fluides CIP atteignent et nettoient efficacement chaque surface interne est obligatoire pour la conformité réglementaire.
L"installation implique des réalités physiques strictes. Les limitations d’espace au sol dictent souvent le choix de la machine. Vous devez intégrer l"équipement aux systèmes CVC et à flux laminaire existants pour maintenir des cascades de vitesse et de pression de l"air appropriées. La mise à niveau de nouveaux systèmes de barrière, tels que RABS ou isolateurs, dans des environnements ISO 5 ou Classe A existants nécessite une ingénierie précise. Vous devez éviter de perturber les schémas de circulation d’air établis.
L"empreinte de la machine doit permettre un accès ergonomique à l"opérateur et des dégagements pour la maintenance. Les systèmes d’échappement pour les tunnels de dépyrogénation et d’extraction pour les stations de bouchage doivent circuler efficacement à travers l’infrastructure de l’installation. La planification de l"espace garantit que l"équipement s"adapte à la salle blanche plutôt que de forcer la salle blanche à s"adapter à l"équipement.
Les phases de validation prolongées présentent des risques de mise en œuvre importants. Les protocoles de qualification de conception (DQ), de tests d"acceptation en usine (FAT), de tests d"acceptation sur site (SAT) et IQ/OQ/PQ exigent une documentation et une exécution rigoureuses. Les retards dans l’une de ces phases repoussent les dates de lancement commercial.
La sélection de fournisseurs dotés de réseaux de services locaux robustes réduit les temps d’arrêt. Les capacités de diagnostic à distance permettent aux ingénieurs de dépanner la logique de l"API sans se déplacer sur le site. Des packages de documentation complets, comprenant la conformité GAMP 5 et les pistes d"audit logicielles 21 CFR Part 11, rationalisent le processus d"approbation réglementaire.
Pour garantir une acquisition et une mise en œuvre réussies de l’équipement, suivez ces étapes immédiates :
Compilez une spécification des exigences utilisateur (URS) détaillée décrivant les caractéristiques exactes de vos fluides, les formats de conteneurs et les exigences de débit.
Demandez aux fournisseurs des essais de dosage de fluides spécifiques à un produit pour vérifier la précision de la pompe avec vos liquides réels avant de prendre une décision d"achat.
Planifiez des tests d"acceptation en usine (FAT) complets avec les fabricants d"équipements présélectionnés pour valider les performances mécaniques et la logique d"automatisation avant la livraison sur le site.
Auditez le réseau de service local du fournisseur et les capacités de diagnostic à distance pour garantir un support opérationnel à long terme et minimiser les temps d"arrêt futurs.
R : La plage de précision standard est généralement de ±0,5 % à ±1 %. Les systèmes de haute précision peuvent atteindre jusqu"à ±0,3 %. La précision dépend fortement du volume de remplissage cible, de la viscosité du liquide et de la technologie de pompe spécifique utilisée pendant le processus de dosage.
R : La viscosité dicte le choix de la pompe. Les pompes péristaltiques fonctionnent mieux pour les liquides aqueux sensibles au cisaillement comme les produits biologiques. Les pompes à piston rotatif fournissent la force mécanique nécessaire pour doser avec précision les suspensions à haute viscosité et les liquides denses sans se boucher ni perdre en précision.
R : L"annexe 1 des BPF de l"UE impose des stratégies strictes de contrôle de la contamination. Les machines de remplissage doivent s"intégrer aux RABS ou aux isolateurs, maintenir les principes du premier air sur les flacons ouverts et utiliser des systèmes automatisés pour minimiser les interventions humaines, garantissant ainsi une stérilité absolue pendant le traitement.
R : Les plates-formes combinées traitent plusieurs types de conteneurs, tels que des flacons, des seringues et des cartouches, sur une seule machine. Ils utilisent des pièces de rechange modulaires, permettant aux installations de changer rapidement de format, maximisant ainsi l"utilisation des équipements pour la production de médicaments personnalisés et en petits lots.
R : Les systèmes IPC utilisent des cellules de pesée pour peser les flacons vides et les flacons remplis. Le système calcule la masse exacte du liquide. Des boucles de rétroaction automatisées utilisent ces données pour ajuster les courses de la pompe en temps réel, évitant ainsi les remplissages hors spécifications.
R : RABS fournit une barrière physique avec des ports pour gants, mais s"appuie sur la salle blanche environnante pour la stérilité. Les isolateurs sont des environnements entièrement scellés et autonomes avec des systèmes de bio-décontamination intégrés, offrant une assurance de stérilité plus élevée indépendamment de la salle de fond.
