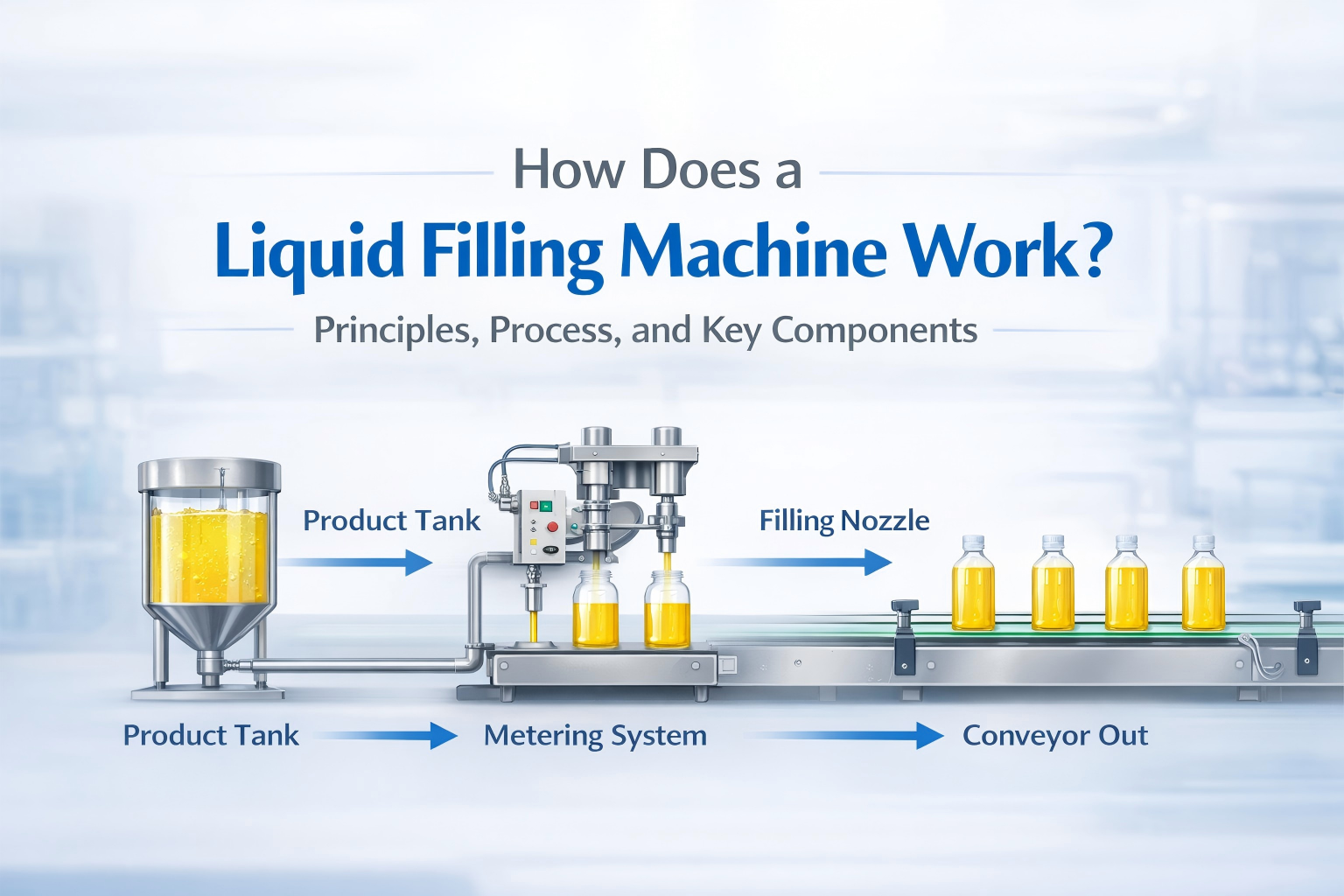

Comment fonctionne une machine de remplissage de liquide ? Principes, processus et composants clés

Les machines de remplissage de liquides sont largement utilisées dans des industries telles que l’emballage des aliments, des boissons, des produits pharmaceutiques, cosmétiques et chimiques. Qu'il s'agisse d'eau, de sirop, d'huile, de détergent, de lotion ou de shampoing, l'objectif d'une machine de remplissage est le même : distribuer une quantité contrôlée de liquide dans chaque récipient avec précision, efficacité et cohérence.

Cependant, toutes les machines de remplissage ne fonctionnent pas de la même manière. Différents produits ont des caractéristiques de débit différentes et différentes lignes de production ont des exigences différentes en matière de vitesse, de précision et d'hygiène. C'est pourquoi il est important de comprendre le principe de fonctionnement d'une machine de remplissage de liquides avant de choisir un équipement pour votre ligne de production.

Dans ce guide, nous expliquons le fonctionnement d'une machine de remplissage de liquides, le processus de remplissage de base, les composants clés impliqués, les différents principes de remplissage et les facteurs qui affectent la précision du remplissage.

Clé à retenir

Si vous souhaitez comprendre le fonctionnement d'une machine de remplissage de liquides, concentrez-vous sur ces points essentiels :

• Une machine de remplissage de liquide contrôle la façon dont le produit passe du réservoir de stockage au conteneur

• Le principe de fonctionnement dépend de la méthode de remplissage, telle que le remplissage par gravité, à piston, par pompe, par trop-plein ou par poids net.

• La précision du remplissage dépend du produit, de la conception de la machine, des paramètres et des conditions de fonctionnement.

Comprendre ces principes de base peut vous aider à choisir la bonne machine, à améliorer la cohérence du remplissage et à réduire les problèmes de production.

Quel est le principe de fonctionnement d’une machine de remplissage de liquide ?

Le principe de fonctionnement d'une machine de remplissage de liquide est simple : la machine transfère une quantité spécifique de liquide d'une source de produit vers un récipient en utilisant une méthode de remplissage contrôlée.

En pratique, le processus implique plusieurs étapes coordonnées. La machine doit détecter le récipient, le positionner correctement, contrôler le flux du produit, arrêter le remplissage au bon moment et déplacer le récipient rempli vers l'étape suivante de conditionnement.

Selon le type de machine, le remplissage peut être contrôlé par :

• Volume

• Niveau de liquide

• Pression

• Time

• Poids

Par exemple, une machine de remplissage à piston contrôle le produit en utilisant un cylindre à piston pour distribuer un volume mesuré, tandis qu'une machine de remplissage au poids net utilise des capteurs de pesée pour arrêter le remplissage lorsque le poids cible est atteint.

À la base, le principe de fonctionnement repose sur trois fonctions :

1. Fourniture de produits

2. Contrôle du volume ou de la quantité

3. Déversement précis dans le conteneur

Processus de remplissage de liquide de base étape par étape

Bien que la conception des machines varie, la plupart des systèmes de remplissage de liquides suivent une séquence de production similaire.

Étape 1 : Alimentation du conteneur

Les bouteilles ou conteneurs vides sont introduits dans la machine de remplissage manuellement ou par convoyeur. Dans les lignes automatiques, cette étape est généralement reliée à un système de redresseur de bouteilles ou à un système de convoyeur.

Étape 2 : Positionnement du conteneur

La machine positionne chaque bouteille sous la buse de remplissage. Des capteurs ou des guides mécaniques permettent de garantir que le conteneur est correctement aligné avant le début du remplissage.

Étape 3 : Livraison du produit

Le produit liquide est transféré d'un réservoir, d'une trémie ou d'un récipient de stockage via des tuyaux ou des pompes vers le système de remplissage.

Étape 4 : Mesure ou contrôle

La machine mesure la quantité de liquide à remplir. Cela peut être effectué par déplacement du piston, rotation de la pompe, débit temporisé, niveau de trop-plein ou contrôle de pesée.

Étape 5 : Remplissage

La buse de remplissage distribue le produit dans le récipient. Selon le liquide, la buse peut être conçue pour réduire les gouttes, les éclaboussures ou la formation de mousse.

Étape 6 : Arrêt de remplissage

Une fois le volume, le niveau ou le poids cible atteint, la machine arrête le flux de liquide.

Étape 7 : Décharge et transfert

Les conteneurs remplis passent à l’étape suivante, telle que le bouchage, l’étiquetage, le scellage par induction ou l’encartonnage.

Composants clés impliqués dans le processus de remplissage

Une machine de remplissage de liquide dépend de plusieurs composants clés travaillant ensemble. Chaque pièce joue un rôle dans les performances, la vitesse et la précision du remplissage.

Principaux composants d'une machine de remplissage de liquide

Composant	Facteur
Réservoir ou trémie de produit	Stocke le liquide avant de le remplir
Système de pompe ou de piston	Déplace et dose le liquide
Buse de remplissage	Distribue le liquide dans des récipients
Vannes	Contrôle l’activation et la désactivation du flux de produits
Capteurs	Détecte les bouteilles, leur position ou les conditions de remplissage
Système de convoyeur	Déplace les bouteilles dans la machine
Automate/Panneau de contrôle	Contrôle les paramètres et le fonctionnement de la machine
Cadre et structure de support	Maintient les composants de la machine en toute sécurité

Réservoir ou trémie de produit

C'est là que le liquide est stocké avant d'être transféré dans des conteneurs. Dans certains systèmes, le réservoir est sous pression ou équipé d'un contrôle de niveau.

Système de pompe ou de piston

C'est l'une des pièces les plus importantes de la machine. Il détermine la façon dont le produit se déplace et comment la quantité de remplissage est contrôlée.

Buse de remplissage

La buse dirige le liquide dans la bouteille. La conception de la buse peut affecter les performances anti-goutte, le contrôle de la mousse et la vitesse de remplissage.

Vannes

Les vannes s'ouvrent et se ferment pour réguler le débit de liquide. Des valves usées ou mal adaptées peuvent entraîner des fuites ou un remplissage imprécis.

Capteurs

Des capteurs sont utilisés pour détecter la présence, le positionnement et d’autres conditions de fonctionnement des bouteilles. Une détection précise est essentielle dans la production automatique.

Système de convoyeur

Dans les systèmes automatiques, le convoyeur transporte les conteneurs à travers la zone de remplissage et jusqu'à l'étape de conditionnement suivante.

PLC et système de contrôle

Le système de contrôle permet aux opérateurs d'ajuster le volume de remplissage, la vitesse, le timing et les paramètres de la machine. Dans les machines modernes, des recettes pour différentes tailles de bouteilles et produits peuvent également être enregistrées.

Comment fonctionnent les différents principes de remplissage

Différentes machines de remplissage utilisent des principes différents en fonction du produit et des exigences de production.

Principe de remplissage par gravité

Le remplissage par gravité repose sur l’écoulement naturel du liquide depuis un réservoir de produit supérieur vers la bouteille.

Comment ça marche :

• Le liquide est stocké au-dessus de la buse de remplissage

• La vanne s'ouvre

• Le produit s'écoule par gravité

• Le débit s'arrête lorsque le volume cible ou le cycle chronométré est terminé

Idéal pour :

• Eau

• Liquides fins

• Produits à faible viscosité

Principe de remplissage du piston

Le remplissage par piston utilise un piston pour aspirer une quantité mesurée de produit dans un cylindre, puis la pousser dans la bouteille.

Comment ça marche :

• Le piston se rétracte et aspire le produit

• Le piston avance

• Le produit mesuré est évacué par la buse

• Le cycle se répète pour chaque bouteille

Idéal pour :

• Sirop

• Chéri

• Shampooing

• Crème

• Sauce

Principe de remplissage de la pompe

Le remplissage par pompe utilise une pompe pour déplacer le produit du réservoir vers la buse.

Comment ça marche :

• La pompe démarre et transfère le produit

• La machine contrôle la sortie par temps, nombre d'impulsions ou rotation

• Le remplissage s'arrête lorsque la valeur réglée est atteinte

Idéal pour :

• Eau

• Huile

• Détergent

• Lotion

• Liquides à viscosité moyenne

Principe de remplissage par débordement

Le remplissage par débordement est utilisé lorsque toutes les bouteilles doivent avoir le même niveau de remplissage visible.

Comment ça marche :

• Le produit coule dans la bouteille

• L'excès de liquide revient par un chemin de trop-plein

• Le niveau de remplissage visible reste constant dans toutes les bouteilles

Idéal pour :

• Bouteilles transparentes

• Liquides semblables à de l'eau

• Produits où l'apparence en rayon est importante

Principe de remplissage du poids net

Le remplissage au poids net utilise un système de pesée pour contrôler la quantité de remplissage.

Comment ça marche :

• La bouteille est placée sur une balance

• Le produit coule dans la bouteille

• La machine surveille le poids en temps réel

• Le remplissage s'arrête lorsque le poids cible est atteint

Idéal pour :

• Huile comestible

• Liquides chimiques

• Produits de grande valeur vendus au poids

Qu'est-ce qui affecte la précision du remplissage ?

La précision de remplissage est l’un des indicateurs de performance les plus importants pour une machine de remplissage de liquides. Même une bonne machine peut produire des résultats instables si les conditions de fonctionnement ne sont pas correctement contrôlées.

Principaux facteurs affectant la précision du remplissage

• Viscosité du liquide
  Les liquides épais ou fluides s'écoulent différemment et peuvent nécessiter des méthodes de remplissage différentes.

• Changements de température
  La température peut modifier la viscosité du produit, en particulier dans les huiles, sirops, gels et crèmes.

• Stabilité de la pression atmosphérique
  Les systèmes pneumatiques ont besoin d’une pression atmosphérique stable pour maintenir un mouvement constant.

• Calibrage de la pompe ou du piston
  Un calibrage incorrect peut entraîner un remplissage excessif ou insuffisant.

• État de la vanne
  Des vannes usées peuvent fuir ou ne pas arrêter le débit de produit avec précision.

• Conception de la buse
  Un mauvais choix de buse peut entraîner des gouttes, de la mousse ou des éclaboussures.

• Consistance de la bouteille
  Des dimensions irrégulières de la bouteille peuvent affecter la position et l'apparence du remplissage.

• Vitesse de la machine
  Un fonctionnement trop rapide peut réduire la consistance, en particulier pour les liquides mousseux ou visqueux.

Tableau de référence rapide

de fonction	Effet possible sur
Changement de viscosité	Volume incohérent
Fluctuations de température	Instabilité du flux
Mauvais calibrage	Sur-remplissage ou sous-remplissage
Vanne usée	Gouttes ou fuites
Buse incorrecte	Mousse, éclaboussures, remplissage lent
Désalignement du convoyeur	Erreurs de positionnement des bouteilles

Processus de travail automatique ou semi-automatique

Le processus de travail diffère également selon que la machine est automatique ou semi-automatique.

le type de remplissage	Comment ça marche	Adapté à
Machine de remplissage de liquide semi-automatique	L'opérateur place les bouteilles manuellement, commence le remplissage et retire les bouteilles remplies.	Petits lots, production flexible, budgets réduits
Machine de remplissage de liquide automatique	Les bouteilles se déplacent automatiquement par convoyeur, les cycles de remplissage sont contrôlés par la machine et le débit est continu	Production moyenne à grande, lignes intégrées, efficacité supérieure

Processus semi-automatique

Dans une configuration semi-automatique :

• L'opérateur place la bouteille

• L'opérateur démarre le cycle de remplissage par interrupteur ou pédale

• La machine remplit le conteneur

• L'opérateur retire la bouteille

Cela convient aux opérations à plus petite échelle et aux changements fréquents de produits.

Processus automatique

Dans une configuration automatique :

• Les bouteilles se mettent automatiquement en place

• Des capteurs détectent la présence d'une bouteille

• Le remplissage démarre automatiquement

• Les bouteilles remplies passent directement au bouchage ou à l'étiquetage

Ceci est plus efficace pour une production à haut rendement et réduit la dépendance en matière de main-d’œuvre.

Problèmes courants liés au principe de fonctionnement

Comprendre le principe de fonctionnement d'une machine de remplissage de liquides permet également d'identifier les problèmes de fonctionnement courants.

Problèmes courants

• Volume de remplissage inexact
  Peut être causé par un mauvais calibrage, une viscosité instable ou des pièces de dosage usées

• Gouttes après le remplissage
  Souvent liées à la conception de la buse, à l'usure des valves ou au filage du produit

• Formation de mousse pendant le remplissage
  Se produit généralement lorsque la vitesse de remplissage est trop élevée ou que la position de la buse n'est pas adaptée.

• Désalignement des bouteilles
  Causé par des problèmes de convoyeur, des problèmes de rail de guidage ou des erreurs de capteur

• Le blocage des buses
  peut survenir en raison de produits visqueux, d'une accumulation de résidus ou d'un nettoyage insuffisant.

• La machine ne démarre pas.
  Peut résulter de problèmes électriques, de l'activation d'un arrêt d'urgence ou de problèmes d'alimentation en air.

Conseils de dépannage de base

• Vérifier l'alimentation en air et l'état de l'alimentation

• Inspecter les buses et les vannes de remplissage

• Confirmer la viscosité et la température du produit

• Recalibrer le réglage de remplissage

• Vérifier le positionnement de la bouteille et la détection du capteur

• Nettoyer régulièrement les pièces en contact avec le produit

Conclusion

Alors, comment fonctionne une machine de remplissage de liquide ? En termes simples, il utilise une méthode contrôlée pour transférer une quantité spécifique de liquide d’une source de produit vers un récipient. Le principe de fonctionnement exact dépend du type de machine, des caractéristiques du produit et des exigences de remplissage.

Les systèmes de remplissage par gravité, à piston, à pompe, à trop-plein et par poids net fonctionnent tous différemment, mais ils partagent le même objectif : un conditionnement de liquide précis, stable et efficace. Le processus de remplissage repose sur une bonne coordination entre le réservoir, le système de dosage, la buse, la vanne, les capteurs, le convoyeur et le système de contrôle.

Si vous comprenez le principe de remplissage et les facteurs qui affectent les performances de la machine, il devient beaucoup plus facile de choisir la solution de remplissage adaptée à votre produit et à votre ligne de production.

Besoin d'aide pour choisir une machine de remplissage de liquides en fonction de votre type de produit, de sa viscosité, de la taille de la bouteille et de sa vitesse de production ? Contactez-nous pour une recommandation de solution de remplissage adaptée.

FAQ

Comment une machine de remplissage de liquide contrôle-t-elle le volume de remplissage ?

Une machine de remplissage de liquides peut contrôler le remplissage par volume, temps, pression, niveau ou poids en fonction de la conception et de l'application de la machine.

Quel est le principe de fonctionnement le plus courant pour les liquides visqueux ?

Le remplissage par piston est l'un des principes les plus couramment utilisés pour les liquides visqueux car il permet un contrôle volumétrique précis.

Pourquoi la précision du remplissage est-elle parfois instable ?

Une précision de remplissage instable peut être causée par des changements de viscosité, des variations de température, des vannes usées, un mauvais calibrage, des problèmes de buses ou des conditions de fonctionnement incohérentes.

Quelle est la différence entre le remplissage par gravité et le remplissage par pompe ?

Le remplissage par gravité utilise le flux naturel de liquide, tandis que le remplissage par pompe utilise un mécanisme de pompe pour transférer et contrôler le produit.

Une machine de remplissage de liquide automatique est-elle meilleure qu’une machine semi-automatique ?

Cela dépend des besoins de production. Les machines automatiques conviennent mieux aux rendements plus élevés et aux lignes intégrées, tandis que les machines semi-automatiques conviennent aux lots plus petits et aux opérations flexibles.

Quel composant est le plus important dans une machine de remplissage de liquides ?

Il n'y a pas de composant le plus important, mais le système de pompe ou de piston, la buse, la vanne et le système de contrôle ont tous un impact majeur sur les performances et la précision du remplissage.
