Un dimensionnement incorrect des films sur les équipements d"emballage gonfle directement vos dépenses d"exploitation. Les déchets de matériaux s’accumulent rapidement lors des cycles de production à grande vitesse. Des taux de rebut élevés et une intégrité compromise des joints ruinent votre rentabilité à long terme. Avant d"évaluer les capacités spécifiques d"un fournisseur ou de demander des devis, les équipes d"approvisionnement et d"ingénierie doivent agir. Vous devez verrouiller les mesures précises de votre enveloppe de produit dès le début du processus. Deviner ces dimensions critiques conduit souvent à des inadéquations d’équipement désastreuses.
Cet article sert de plan technique complet pour calculer les dimensions exactes du film. Nous explorerons comment garantir des spécifications précises de l"équipement dès le début. Vous apprendrez des méthodes éprouvées pour minimiser les temps d’arrêt inutiles des machines. Enfin, nous vous montrerons comment maintenir une étanchéité de qualité conforme sur l’ensemble de votre opération. En suivant ces étapes, vous protégez vos marges et optimisez vos flux de conditionnement.

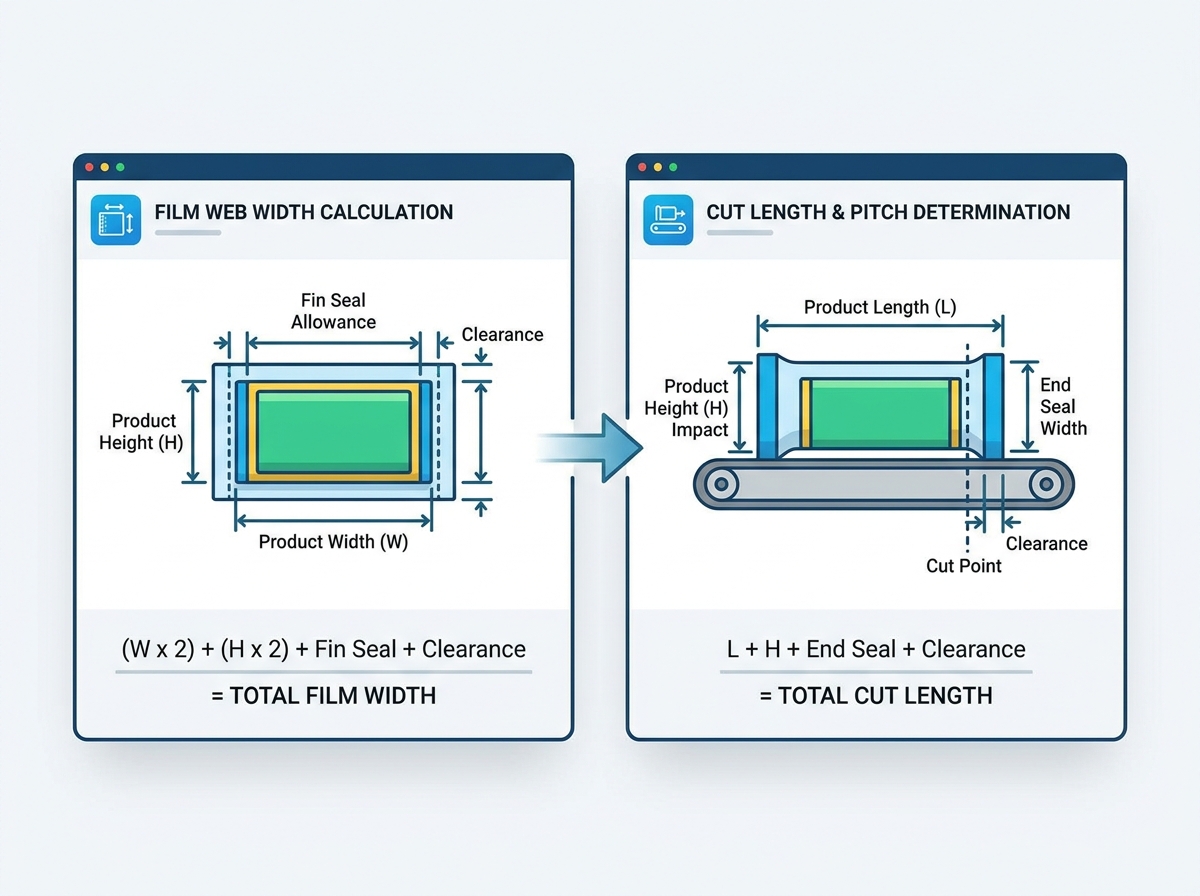

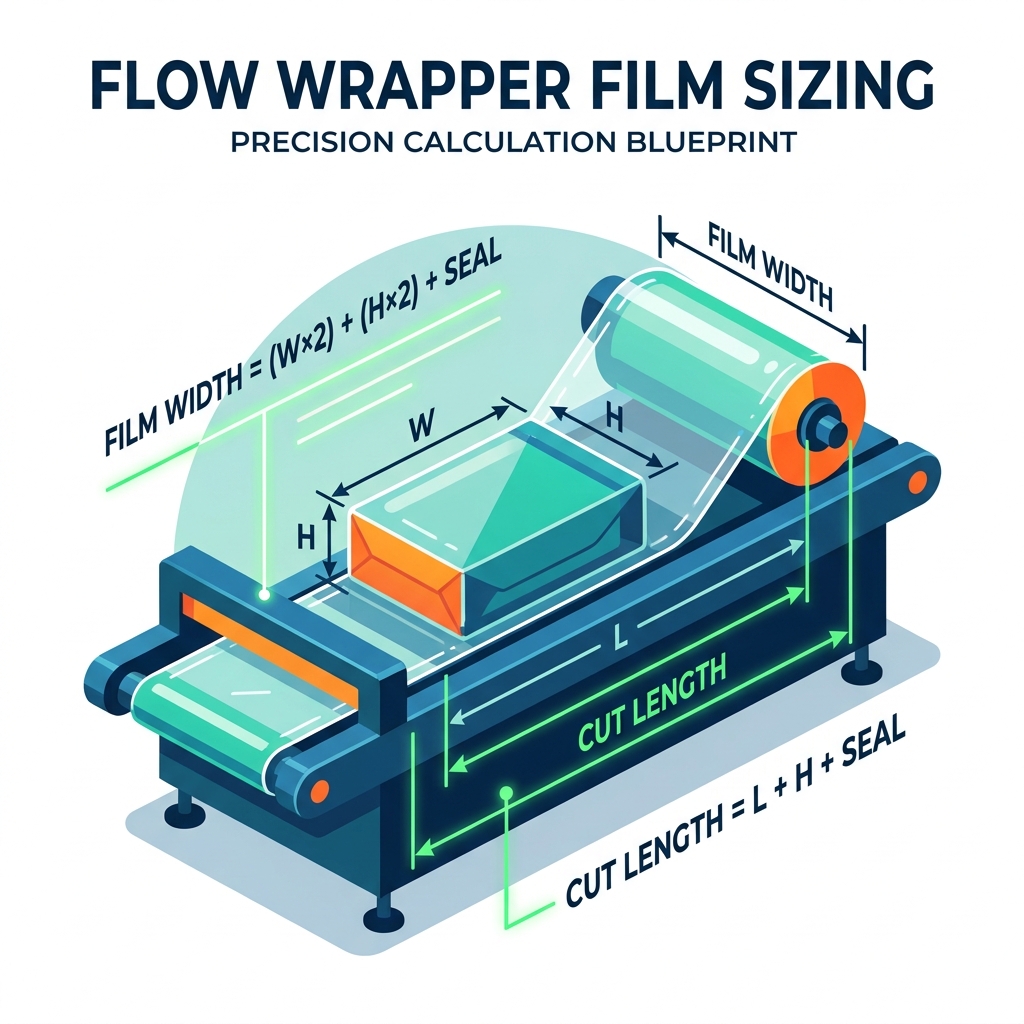

Formule de largeur de bande : largeur totale du film = (largeur du produit × 2) + (hauteur du produit × 2) + marge de joint d'aileron + dégagement de la machine.
Formule de longueur de coupe : longueur de coupe totale = longueur du produit + hauteur du produit + largeur du joint d'extrémité + dégagement de la machine.
Impact opérationnel : le surdimensionnement des films augmente les coûts des consommables chaque année ; un sous-dimensionnement provoque des bourrages de produits et des joints fragiles.
Sélection de la machine : des longueurs de coupe et des largeurs de film spécifiques déterminent si un mécanisme de scellage à mâchoire rotative ou à mouvement en boîte est requis.
Les dépenses d’exploitation deviennent incontrôlables lorsque vous calculez mal les dimensions du film. Un léger surcalcul semble à première vue inoffensif. Ajouter seulement 10 mm de largeur de film inutile peut sembler être un tampon sûr. Cependant, cette petite erreur se traduit par une perte financière massive. Sur un million de cycles, cette erreur de 10 mm équivaut à 10 000 mètres de matériau gaspillé. Vous finissez par payer des milliers de mètres de film dont vous n’avez jamais réellement eu besoin. L’intégration de la précision dans vos lignes automatiques de flow packaging met fin à cette perte quotidienne de ressources.
L’intégrité des sceaux présente un autre risque financier et réglementaire majeur. Un dimensionnement inadéquat du film crée une immense tension autour du produit. Cette tension étire le substrat et affaiblit la structure du joint. Des joints faibles conduisent directement à des fuites dans les canaux et à une mauvaise protection des barrières. Dans les applications alimentaires et pharmaceutiques, l’échec des tests d’étanchéité déclenche des rappels obligatoires de produits. Les régulateurs exigent une étanchéité de qualité conforme pour éviter la contamination. Vous ne pouvez pas atteindre cette norme si les dimensions de votre film s"étendent trop étroitement sur l"enveloppe du produit.
La compatibilité des équipements repose entièrement sur des mesures de dimensionnement précises. Chaque machine d"emballage présente des limitations physiques strictes. Ils ont une largeur de bande de film maximale et minimale définie. Ils fonctionnent également dans le cadre de paramètres de longueur de coupure spécifiques. Deviner ces dimensions vous amène à acheter du matériel incompatible. Vous pourriez acheter une machine incapable d’emballer votre plus gros numéro de produit. À l’inverse, vous pourriez investir dans un équipement surdimensionné qui a du mal à gérer efficacement vos plus petits objets. La précision évite ces désastres coûteux en matière d’approvisionnement.
S"appuyer sur les estimations des fournisseurs plutôt que sur les mesures physiques des produits.
Ignorer la variance naturelle des produits cuits au four ou irréguliers.
Ne pas tenir compte de la largeur physique des mâchoires de scellement.
Surplombant le jeu requis pour le mouvement du produit à travers le tube de formage.
Le calcul de la largeur de bande de film requise nécessite une approche mathématique stricte. Vous ne pouvez pas estimer cette métrique. Nous nous appuyons sur une formule standard de l’industrie pour déterminer les besoins exacts en matériaux. L"équation de base est la suivante : largeur du film = (largeur du produit × 2) + (hauteur du produit × 2) + largeur du joint à ailettes + dégagement. Cette formule prend en compte toute la circonférence de votre produit, ainsi que le matériau nécessaire pour joindre les bords.
Le joint à ailettes, souvent appelé joint arrière, nécessite des allocations de matériaux spécifiques. Les joints à ailettes standard consomment environ 25 mm à 30 mm de film. Cependant, cette variable change en fonction de la configuration de votre roue de soudure. Les applications de scellage à froid reposent entièrement sur des adhésifs sous pression et spécialisés. Les systèmes de thermoscellage nécessitent de l’énergie thermique et un temps de séjour suffisant. Les configurations de thermoscellage nécessitent parfois une marge de scellage à ailettes légèrement plus large pour empêcher le film de brûler à proximité du produit. Vérifiez toujours la conception spécifique de votre roue d"étanchéité avant de finaliser la variable de joint à ailettes.
Les marges de dégagement évitent les bourrages catastrophiques à l’intérieur de la boîte de formage. Vous devez ajouter un tampon de dégagement de 10 mm à 20 mm à votre calcul total. Ce tampon réduit la friction du produit à l"intérieur du tube de formage. Sans cela, les produits traînent contre le film et calent la machine. Les produits irréguliers nécessitent des tolérances beaucoup plus élevées. Un biscuit aux pépites de chocolat, par exemple, a des hauteurs variables et des bords inégaux. Vous devez mesurer le point le plus large absolu de votre article le plus irrégulier et augmenter le tampon de dégagement en conséquence.
Sélectionnez dix échantillons aléatoires de votre produit spécifique sur la ligne de production.
Utilisez des pieds à coulisse numériques de précision pour mesurer le point le plus large de chaque échantillon.
Mesurez le point le plus haut de chaque échantillon, en faisant attention aux couronnes ou aux sommets.
Enregistrez les plus grandes valeurs de largeur et de hauteur trouvées parmi les dix échantillons.
Appliquez ces valeurs maximales à la formule de largeur du film central.
La longueur de coupe détermine la quantité de film que vous tirez pour chaque emballage individuel. Tout comme la largeur du Web, nous utilisons ici une formule stricte. L"équation de base est la suivante : longueur de coupe = longueur du produit + hauteur du produit + largeur du joint d"extrémité + dégagement. Cette formule garantit que la machine d"emballage tire suffisamment de film pour enfermer le produit et créer des joints d"extrémité sécurisés des deux côtés.
Comprendre les joints d"extrémité est essentiel pour des calculs précis de la longueur de coupe. Vous devez prendre en compte la largeur de la sertisseuse dans votre équation. La mâchoire de scellement nécessite généralement 15 mm à 30 mm de chaque côté pour créer un joint hermétique. Étant donné que chaque emballage comporte un sceau avant et un sceau arrière, vous devez doubler cette marge de sertissage dans votre calcul de longueur de coupe globale. Si les deux côtés ne sont pas pris en compte, les mâchoires écrasent le produit physique.
La hauteur du produit a un impact direct sur votre longueur totale de coupe. De nombreux opérateurs oublient cette variable cruciale. Le film doit descendre du haut de votre produit jusqu"au point central de la mâchoire de scellage. Les produits plus grands obligent le film à parcourir une distance verticale plus longue. Si vous ignorez la hauteur du produit, la machine coupera le film trop court. Cela étire étroitement l"emballage sur les extrémités du produit, provoquant l"ouverture des joints pendant le transport.
L’enregistrement d’impression introduit des pas de coupure stricts dans l’opération. Le film non imprimé permet de légères variations dans la longueur de coupe. Le film imprimé exige une précision absolue. L"emballage utilise des marques oculaires (petits rectangles imprimés) pour déclencher le mécanisme de coupe. La distance entre ces marques oculaires est la hauteur. Votre longueur de coupe calculée doit correspondre exactement à ce pas. Si la longueur de votre coupe s"écarte de la tolérance du repère oculaire, les graphiques seront décentrés. Vous devez synchroniser la vitesse d"alimentation du film avec la rotation de la mâchoire de scellage pour maintenir un enregistrement parfait.
Les forfaits plats standard suivent des règles simples. Cependant, les formats d'emballage complexes nécessitent d'aller au-delà des bases des machines d'emballage d'oreillers . Les sacs à soufflets présentent un défi mathématique immédiat. L'ajout de soufflets latéraux replie le film vers l'intérieur, créant ainsi une apparence de fond bloc. Ce processus modifie complètement vos formules de base. Vous devez élargir la bande de film initiale pour accueillir le matériau plié supplémentaire. De plus, les emballages à soufflets nécessitent une architecture de boîte de formage complètement différente, équipée de pinces mécaniques.
L’épaisseur du film et les matériaux du substrat ont un impact considérable sur le dimensionnement physique. Les stratifiés épais ne se comportent pas comme des mono-matériaux minces. Le type de matériau affecte l’étirement du film sous tension mécanique. Le polypropylène à orientation biaxiale (BOPP) s"étire différemment des feuilles laminées complexes. Si vous utilisez un film très élastique, vous devrez peut-être réduire légèrement votre longueur de coupe pour éviter un emballage lâche. Les films plus épais (mesurés en mil ou en microns) nécessitent des tolérances de joint à ailettes plus larges car le matériau résiste au pliage serré à l"intérieur du tube de formage.
Les emballages multiples et les plateaux rigides nécessitent des espaces plus restreints. Emballer un seul produit de boulangerie mou permet de créer des zones tampons généreuses. Emballer trois articles dans un plateau en plastique rigide change complètement la dynamique. Si votre bande de film est trop lâche, le plateau se déplacera énormément pendant le transport. Vous devez calculer un espacement plus serré pour verrouiller le plateau en place. Cependant, vous devez soigneusement équilibrer cette tension pour garantir que les coins rigides du plateau ne perforent pas la bande de film.
BOPP (Polypropylène) : Taux d'étirement standard ; nécessite un contrôle modéré de la tension.
Stratifiés en aluminium : Très rigides ; nécessite des boîtes de formage plus grandes pour éviter les plis.
Mono-matériaux : Durables mais sensibles à la chaleur ; nécessite un suivi précis du temps de séjour.
Vos dimensions calculées dictent les machines exactes que vous devez acheter. Vous utilisez ces chiffres pour évaluer les machines de flow packaging et présélectionner les fournisseurs appropriés. La formation des configurations de boîtes représente la première décision majeure. Vous devez choisir entre des caisses de formage fixes et des caisses de formage modulables. Les boîtes de formage fixes conviennent aux volumes élevés de production d'un seul produit. Ils offrent une consistance supérieure et font rarement de la confiture. Les boîtes de formage réglables offrent de la flexibilité. Ils sont nécessaires pour les emballeurs sous contrat qui utilisent différentes largeurs de film sur la même ligne. Cependant, les boîtiers réglables nécessitent des opérateurs hautement qualifiés pour les régler correctement.
L’architecture des mâchoires de scellage dépend fortement de la longueur de coupe et de la hauteur du produit. Les mâchoires rotatives tournent dans un cercle continu. Ils sont idéaux pour les longueurs de coupe standards et les vitesses très élevées. Les mâchoires à mouvement en boîte se déplacent selon une trajectoire rectangulaire. Ils suivent le produit pendant un bref instant avant de le libérer. Les mâchoires à mouvement carré sont absolument nécessaires pour les produits très hauts. Ils sont également nécessaires pour les articles nécessitant des temps de maintien prolongés, tels que les produits à rinçage au gaz nécessitant des joints hermétiques stricts.
La validation du fournisseur garantit que l"OEM peut réellement répondre à vos spécifications. Vous devez exiger un justificatif avant de signer un bon de commande. Demandez un tableau détaillé des tailles de film pour le modèle de machine spécifique. Forcez le fournisseur à effectuer un test d"acceptation en usine (FAT) en utilisant vos échantillons de produits physiques réels, et non des blocs de bois génériques. Obtenez une garantie écrite couvrant les limites Web maximales et minimales.
Comparaison des boîtes de formage et des mâchoires de scellage
Type de composant | Meilleure application | Profil de vitesse | Limites de hauteur du produit |
|---|---|---|---|
Boîte de formage fixe | SKU uniques dédiés et à grand volume | Très élevé | Strictement limité à la taille de la boîte |
Boîte de formage réglable | Emballage sous contrat, références variables | Modéré à élevé | Flexible dans la limite maximale du Web |
Mâchoires de scellage rotatives | Produits plats standards, articles de boulangerie | Extrêmement rapide | Hauteur faible à moyenne |
Mâchoires de scellage Box-Motion | Étanchéité hermétique, rinçage au gaz MAP | Modéré | Excellent pour les produits très hauts |
Étapes de validation requises lors de l"approvisionnement
Étape de validation | Pourquoi vous en avez besoin | Preuve acceptable |
|---|---|---|
Vérifier les limites de largeur du Web | Garantit que la machine peut gérer votre plus gros colis. | Fiche technique OEM et dessins techniques. |
Test d"acceptation en usine (FAT) | Prouve que la machine fonctionne avec votre produit exact. | Des preuves vidéo et des échantillons physiques scellés vous sont envoyés par courrier. |
Test d"enregistrement d"impression | Empêche la dérive graphique sur les films imprimés. | Une analyse continue de plus de 500 éléments ne montrant aucune dérive des marques oculaires. |
La largeur du film et la longueur de coupe représentent bien plus que de petits détails opérationnels. Ce sont les mesures fondamentales qui dictent l’adéquation des machines, régissent les vitesses de production et déterminent votre retour sur investissement à long terme. Si vous sautez les bases mathématiques, vous risquez des bourrages fréquents, un gaspillage de matériaux coûteux et des joints fragiles dans votre installation. Des calculs précis protègent votre produit et vos marges bénéficiaires.
Vos prochaines étapes dictent le succès de votre processus d’approvisionnement. Tout d’abord, documentez votre matrice de produits complète. Mesurez les tailles minimales et maximales absolues pour chaque article que vous avez l’intention d’emballer. Ensuite, exécutez ces dimensions dans les formules de base pour établir les enveloppes de film requises. Enfin, consultez directement un ingénieur en emballage qualifié pour valider vos calculs. Effectuez ces actions avant de finaliser toute demande de proposition d’équipement (RFP).
R : Un excès de film fait que le matériau se replie sur lui-même à l"intérieur du tube de formage. Ce pliage désaligne complètement les joints arrière. Le matériau supplémentaire crée une friction massive, entraînant de graves blocages dans les roues de traction et les mâchoires de scellement. Vous ferez l’expérience d’un gaspillage de matériaux immédiat et d’arrêts fréquents des machines.
R : Oui. Votre longueur de coupe calculée doit correspondre à la distance exacte entre les marques oculaires imprimées, appelée pas. Le film imprimé nécessite une synchronisation précise entre les rouleaux d’alimentation du film et les mâchoires de scellage. Si la longueur de coupe s"écarte de cet espacement, vos graphiques seront décentrés sur l"emballage.
R : C’est possible, mais cela implique des compromis opérationnels importants. L"utilisation d"une largeur de film « taille unique » pour différents produits crée des inconvénients esthétiques. Les produits plus petits auront un emballage lâche et froissé. Plus important encore, vous gaspillez de l’argent en emballant de petits produits dans un film inutilement large et coûteux.
